HELIX DSP PRO MK3 | 10-Kanal stand alone DSP

Die nächste Generation des Miniatur DSP Der kleinste HELIX Signalprozessor bekommt mit dem DSP MINI MK2 einen würdigen Nachfolger. Wie schon sein Vorgänger ist dieser kompakte DSP ein echtes Technologiepaket.Ein leistungsfähiger 64 Bit Audio DSP und BurrBrown-Wandler sorgen in Verbindung mit 96 kHz Abtastrate und einer High Resolution Audiobandbreite bis über 40 kHz für außergewöhnliche Klangqualität. Auch messtechnisch präsentiert sich der MK2 auf Top-Niveau – eine höhere maximale Ausgangsspannung von 6 Volt, deutlich gesteigerte Signal-Rauschabstände und reduzierte Klirrwerte sorgen für den perfekten Sound.Selbstverständlich basiert der DSP MINI MK2 auf der ACO-Plattform mit 32 Bit CoProcessor, die nicht nur mit Rasanz alle Steuerungsaufgaben übernimmt, sondern genauso proprietäre Soundeffekte wie Augmented Bass Processing oder RealCenter und nicht zuletzt einen kanalgetrennten Input EQ samt Input Signal Analyzer (ISA) ermöglicht. Nahtlose Integration und maximale Kontrolle selbst auf engstem Raum Der Platz für den Einbau von Soundsystemen in modernen Fahrzeugen wird immer geringer. Dies erschwert die Verbindung einzelner Komponenten und strapaziert Stecker und Kabel. Der Smart Control Port (SCP) des DSP MINI MK2 erlaubt den multifunktionalen Anschluss von Zubehörprodukten und übernimmt nun sogar deren komplette Stromversorgung. Die solide Bauweise sowie die Einrastfunktion garantieren eine stabile Verbindung, beugen Kabel- & Steckerschäden vor und erleichtern so platzsparende Einbaukonzepte. Alles an Bord Das Ausstattungspaket macht deutlich, dass sich beim DSP MINI MK2 der Name nur auf die Abmessungen bezieht. Denn bei der Funktionalität sind Kompromisse absolut tabu!Unser intelligenter Highlevel-Eingang mit ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection, Generation 3), der „Auto Remote"-Schalter und ein optischer Digitaleingang sind genauso selbstverständlich wie der HELIX Extension Card Slot (HEC Slot) für die Systemerweiterung mit z.B. Bluetooth® HD oder High Resolution Audio Streaming via USB. Features Extrem leistungsfähiger „Fixed Point“ Audio DSP mit 64 Bit Auflösung und 1,2 Mrd. MAC Operationen pro Sekunde High Resolution Audiobandbreite bis über 40 kHz für unübertroffene Klangqualität AD- und DA-Signalwandler von BurrBrown Advanced CoProcessor (ACO) für erweiterten Funktionsumfang Input Signal Analyzer (ISA) und InputEQ DSP Soundeffekte (SFX) wie das „Augmented Bass Processing“ zur dynamischen Optimierung der Tieftonwiedergabe des Subwoofers, der „StageXpander“ zur Verbreiterung der Stereoperspektive, die „RealCenter“-Funktion, welche für Fahrer und Beifahrer eine gleichermaßen perfekt fokussierte Bühnenabbildung ermöglicht und vieles mehr 10 interne Speicherplätze für Sound Setups Intelligenter Highlevel-Eingang mit ADEP.3-Schaltkreis und automatischer Einschaltung Optischer  Digitaleingang im SPDIF-Format Kompakter, zukunftssicherer Smart Control Port (SCP) HELIX Extension Card Steckplatz (HEC Slot) für Systemerweiterungen wie Bluetooth® Audio Streaming, High Resolution Audio Streaming via USB etc. Frei definierbares Signalrouting mit separaten Matrizen für Line, SPDIF und HEC/AUX Optimale Signalführung und Stromversorgung für eine ausgezeichnete Klangqualität „Ground Lift“-Schalter zur Vermeidung von Masseschleifen Extrem kompakte Abmessungen für eine problemlose Integration Einfachste Konfiguration über die intuitive DSP PC-Tool V4 Software Spezielle Features: 96 kHz Abtastrate Der HELIX DSP MINI MK2 bietet eine Signalverarbeitung mit einer doppelten Abtastrate von 96 kHz. Dadurch ist die Audiobandbreite nicht wie üblich auf 22 kHz begrenzt, sondern erlaubt einen ausgedehnten ­Frequenzgang bis über 40 kHz. Die höhere Abtastrate stellt aber deutlich höhere Anforderungen an den DSP selbst, denn die Anzahl der möglichen Rechenoperationen wird bei einer Verdoppelung der Abtastrate auf die Hälfte reduziert. Erst der Einsatz der allerneuesten Chipgeneration ermöglicht es, trotz gesteigertem Funktionsumfang die Abtastrate auf 96 kHz anzuheben. ACO – Advanced 32 Bit CoProcessor Der HELIX DSP MINI MK2 verwendet für alle internen wie auch externen Steuerungs- und Kommunikationsaufgaben einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Im Gegensatz zum bisher verwendeten 8 Bit Prozessor ergeben sich daraus deutliche Geschwindigkeitsvorteile nicht nur bei der Umschaltung zwischen verschiedenen Sound Setups sondern vor allem auch in der Datenkommunikation mit unserer DSP PC-Tool Software. Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des ­CoProcessors. Dieser ermöglicht Software-Upgrades aller Komponenten des DSPs, um beispielsweise den ­Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern. Darüber hinaus bietet der ACO dank des neuen Flashspeichers Platz für 10 Sound Setups anstelle der üblichen zwei. Intelligenter Highlevel-Eingang ADEP.3 Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Signalprozessors Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten. Start-Stopfähigkeit Das Netzteil im HELIX DSP MINI MK2 stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher.Damit ist gewährleistet, dass der HELIX DSP MINI MK2 auch beim Motorstart voll funktionsfähig bleibt. Power Save Modus Der Power Save Modus ist in den Grundeinstellungen der DSP PC-Tool Software aktiviert. Er erlaubt, die Leistungsaufnahme der an den Signalprozessor angeschlossenen Verstärker drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Es ist zu berücksichtigen, dass heutzutage viele Fahrzeuge mit „CAN“ oder ähnlichen internen Bussystemen ausgestattet sind, die das Radio für den Anwender „unsichtbar“ noch bis zu 45 Min. eingeschaltet lassen, selbst wenn man zwischenzeitlich das Fahrzeug verlässt und abgeschlossen hat. Sobald der „Power Save Mode“ aktiv ist, wird der Remote-Ausgang und damit die angeschlossenen Verstärker abgeschaltet. Der ­HELIX DSP MINI MK2 reaktiviert den Remote-Ausgang innerhalb einer Sekunde, sobald wieder ein Musik­signal an einem seiner Eingänge anliegt. Es ist zudem möglich, über die DSP PC‑Tool Software die Abschaltverzögerung zu variieren bzw. den „Power Save Mode“ komplett zu deaktivieren. Automatic Digital Signal Detection Der HELIX DSP MINI MK2 erlaubt eine signalgesteuerte Umschaltung zwischen den analogen und dem Digitaleingang. Sobald ein Audiosignal am Optical Input detektiert wird, schaltet der Signalprozessor auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion aktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.   Hinweis: Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern. DSP Features RealCenter Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung - und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an. Augmented Bass Processing Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern. „Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist.Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt. StageXpander Je nach Anordnung der Lautsprecher im Fahrzeug lässt sich auf den vorderen Sitzplätzen eine mehr oder weniger breite Stereobühne realisieren. Ist zusätzlich ein Center-Lautsprecher verbaut, so begrenzt dieser die räumliche Abbildung der Musik mitunter zusätzlich. Hier schlägt die Stunde von Audiotec Fischers neuem „StageXpander“ – ein Soundfeature, welches die akustischen Grenzen aufzuheben scheint und somit eine deutlich breitere Stereobasis ermöglicht, ohne dabei die Präzision bei der Lokalisierung von Stimmen oder Instrumenten negativ zu beeinflussen. Der Effekt lässt sich dabei in vier Stufen an den persönlichen Geschmack anpassen. ClarityXpander Mehr Transparenz und Substanz in der Hochtonwiedergabe gefällig? Dafür bietet Audiotec Fischer mit dem „ClarityXpander“ nun genau das richtige Werkzeug.Richtig dosiert (und deshalb in drei Stufen wählbar) verleiht es den Obertönen zusätzliche Strahlkraft – besonders sinnvoll, wenn die Original-Lautsprecher den nötigen Glanz im Hochtonbereich vermissen lassen. Dabei gibt es den Extra-Hochtonkick nicht nur für die beiden Frontkanäle, sondern auch separat einstellbar für den Centerkanal. Und weil gerade beim letztgenannten ein Quäntchen zu viel in Verbindung mit obertonreichem Musikmaterial das Gehör ermüdet, kann hier sogar eine automatische, dynamische Steuerung des zusätzlichen Obertonanteils aktiviert werden. Technische Daten Eingänge 4 x Cinch 4 x Hochpegel-Lautsprechereingang 1 x Optisch SPDIF-Format (12 - 96 kHz) 1 x Remote In Eingangsempfindlichkeit Cinch 2 - 4 Volt Hochpegel 5 - 11 Volt Ausgänge 6 x Cinch 1 x Remote Out Ausgangsspannung 6 Volt Frequenzbereich 10 Hz - 44.000 Hz DSP Auflösung 64 Bit DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde) Abtastrate 96 kHz DSP Typ Audio Signalprozessor Signalwandler A/D: BurrBrown D/A: BurrBrown Signal- / Rauschabstand Digitaleingang 112 dB (A-bewertet) Signal- / Rauschabstand Analogeingang 107 dB (A-bewertet) Klirrfaktor (THD+N) Digitaleingang < 0,0008 % Klirrfaktor (THD+N) Analogeingang < 0,002 % Intermodulationsverzerrungen Digitaleingang < 0,003 % Intermodulationsverzerrungen Analogeingang < 0,005 % Übersprechen > 90 dB Betriebsspannung 9,6 - 17 Volt (max. 5 Sek. bis hinab zu 6 Volt) Leistungsaufnahme DC 12 V ⎓ 3 A max. Stromaufnahme < 480 mA Max. Remote-Ausgangsstrom 500 mA Zusätzliche Features HEC Slot, Masseschalter, Smart Control Port, 32 Bit CoProcessor, ADEP.3-Schaltkreis, Auto Remote-Schalter Abmessungen (H x B x T) 40 x 177 x 104 mm Lieferumfang 1 x Signalprozessor DSP MINI MK21 x Control Input-to-SCP Adapter1 x USB Kabel1 x Befestigungsmaterial1 x Bedienungsanleitung

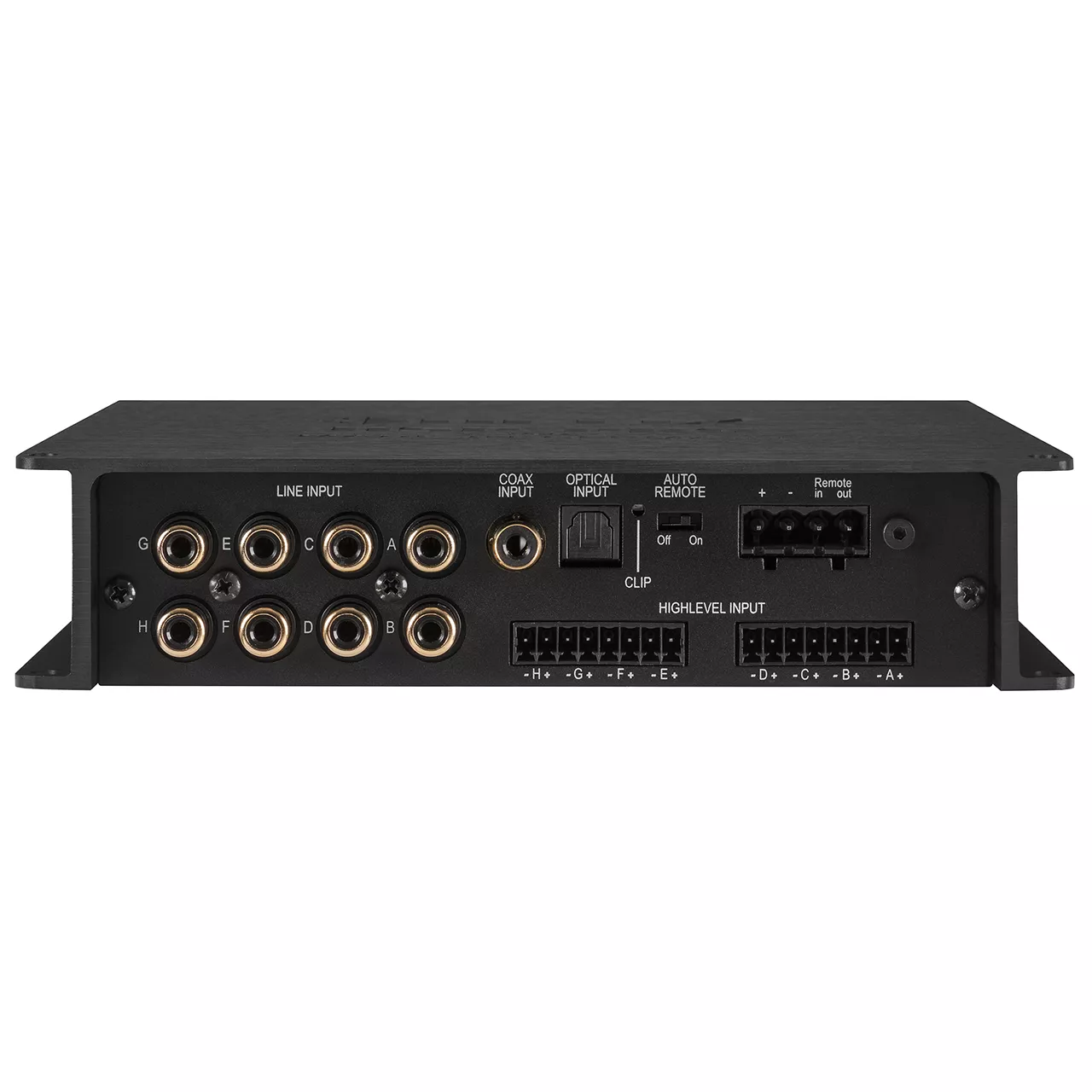

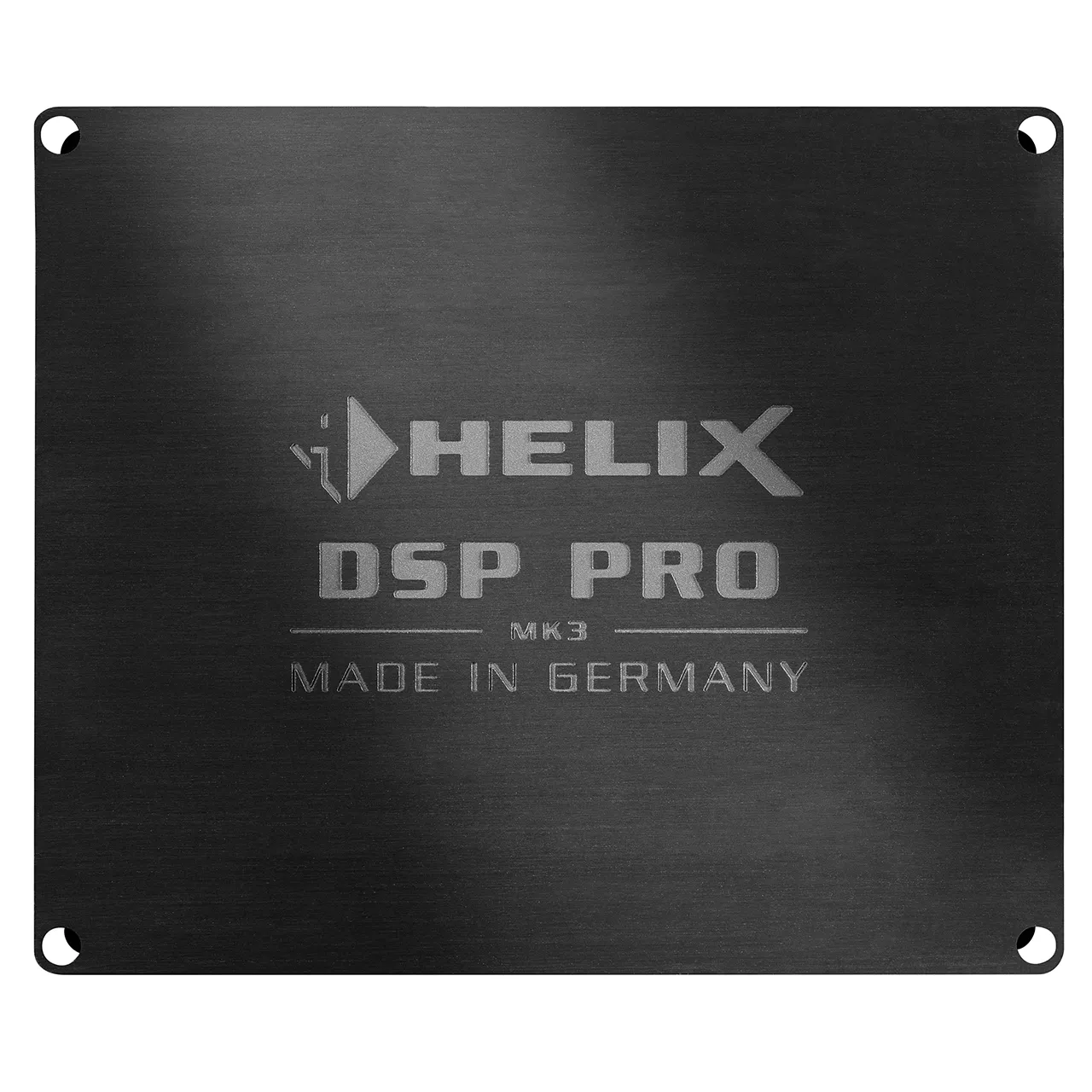

Die nächste Evolutionsstufe des DSP PRO Bewährte Optik mit der (R)Evolution im Inneren. Die Weiterentwicklung des DSP PRO präsentiert sich im klassisch, geradlinigen HELIX Design, jedoch ausgestattet mit neuester Technik: Unvergleichbare High-Res Klangqualität dank doppelter Rechenleistung im Vergleich zum Vorgänger, ACO-Plattform für erweiterten Funktionsumfang sowie VCP (Virtual Channel Processing) für eine vereinfachte Konfigurierung hochkomplexer Soundsysteme. Dazu kommen die überarbeiteten Highlevel-Eingänge mit 3-stufiger Einstellung der Eingangsempfindlichkeit und erweitertem Spannungsbereich bis max. 32 Volt sowie der besonders kompakte, robuste Smart Control Port. Eins ist klar: Durch den Einsatz all dieser State-of-the-Art Technologien, gehört der DSP PRO MK3 zur „Creme de la Creme“ der Signalprozessoren für höchste Klangansprüche. Modernste Technik und TwinDSP Power für das ultimative High-Res Klangerlebnis Der DSP PRO MK3 ist mit gleich zwei der derzeit leistungsfähigsten 64 Bit Audio-Signalprozessoren von Analog Devices ausgestattet. Die unglaubliche Rechenleistung von 2,4 Milliarden MAC Operationen pro Sekunde sorgt in Kombination mit der hohen Abtastrate von 96 kHz (aus der eine Audiobandbreite bis über 40 kHz resultiert) sowie AKM Velvet Sound AD-/DA-Signalwandlern für überragendem Klang in High-Res Qualität. ACO – Advanced 32 Bit CoProcessor-Plattform Der DSP PRO MK3 ist nun auch mit der proprietären 32 Bit ACO-Plattform ausgestattet. Diese übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern vor allem ein ganzes Bündel an Audiofunktionen: Fantastische Soundeffekte wie Augmented Bass Processing oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten. Alles, was du für eine optimale Anbindung brauchst Mit seiner Vielzahl an Ein- und Ausgängen (8 x Highlevel, 8 x Cinch, 1 x optisch, 1 x koaxial, 1 x HEC Slot & 10 x Line-Ausgang) bietet der DSP PRO MK3 alle Voraussetzungen für eine einfache Adaption an vorhandene Werksradios oder mehrkanalige OE-Soundsysteme. Und dank des erweiterten Spannungsbereichs ist eine problemlose Anpassung an nahezu jede erdenkliche analoge Signalquelle selbst bei leistungsstarken OE-Verstärkern möglich. DSP PC-Tool 5 feat. TuneEQ – Leistungsstarke Features für ultimative Klangerlebnisse Selbstverständlich ist der HELIX DSP PRO MK3 über unser neues, professionelles und zugleich außergewöhnlich intuitives DSP PC-Tool 5 konfigurierbar. Die bekannten, zahlreichen Einstellmöglichkeiten lassen keinerlei Wünsche offen und garantieren eine äußerst präzise Klanganpassung selbst bei komplexen Systemkonfigurationen. Und dank der neuen, proprietären TuneEQ-Funktion zur automatisierten Frequenzgangkorrektur, spart man beim Sound-Tuning auch noch eine Menge Zeit. Features TwinDSP Power – zwei extrem leistungsfähige „Fixed Point“ Audio DSPs mit 64 Bit Auflösung und 2,4 Mrd. MAC Operationen pro Sekunde Modernste 32 Bit AD- und DA-Signalwandler von AKM High Resolution Audiobandbreite bis über 40 kHz für unübertroffene Klangqualität ACO – Advanced 32 Bit CoProcessor-Plattform für erweiterten Funktionsumfang ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kompensation der Eingangssignale Proprietäre TuneEQ-Funktion zur automatisierten Einstellung der Ausgangs-Equalizer SFX-Soundeffekte – Augmented Bass Processing, RealCenter & Co. VCP (Virtual Channel Processing) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren HEC Slot für Systemerweiterungen wie Bluetooth® HD Audio Streaming, High Resolution Audio Streaming via USB etc. Intelligenter 8-Kanal Highlevel-Eingang mit ADEP.3-Schaltkreis Start-Stopfähigkeit bis hinab zu 6V Versorgungsspannung „Ground Lift“-Schalter zur Vermeidung von Masseschleifen Kanalpaargetrennte, 3-stufige Einstellung der Eingangsempfindlichkeit (Hochpegel bis max. 32 Volt, Cinch bis max. 4 Volt) Kompakter, zukunftssicherer SCP (Smart Control Port) für den Anschluss von Fernbedienungen und weiterem Zubehör Laufzeitkorrektur mit bis zu 20 ms Verzögerungszeit pro Kanal, zusätzlich Eingangs-Laufzeitkorrektur für die zeitrichtige Summierung der Eingänge Frei definierbares Signalrouting mit separaten Matrizen für Line, SPDIF und HEC/AUX Eingänge: 8 x Cinch, 8 x Highlevel, 1 x Optisch SPDIF und 1 x Koaxial SPDIF Ausgänge: 10 x Cinch mit maximal 8 Volt Ausgangsspannung Einfachste Konfiguration über die intuitive DSP PC-Tool 5 Software Spezielle Features: TwinDSP Power Der DSP PRO MK3 beherbergt gleich zwei der leistungsfähigsten 64 Bit Audio-DSP‘s von Analog Devices mit einer extremen Gesamt-Rechenleistung von 2,4 Milliarden MAC Operationen pro Sekunde.Das TwinDSP Power-Konzept macht die 10 getrennt prozessierbaren Kanäle und die Vielzahl der neuen Soundfeatures in Kombination mit der hohen Abtastrate von 96 kHz (aus der eine Audiobandbreite bis über 40 kHz resultiert) erst möglich. ACO – Advanced 32 Bit CoProcessor Der DSP PRO MK3 verwendet einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Dieser übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern auch die blitzschnelle Umschaltung zwischen den bis zu zehn möglichen Sound Setups.Doch ACO bietet noch viel mehr – neben einem kanalgetrennten Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios und fantastischen Soundeffekten wie Augmented Bass Processing oder RealCenter gibt es nun die revolutionäre TuneEQ Funktion zum automatisierten Einstellen der Ausgangs-Equalizer.Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des CoProcessors. Dieser ermöglicht Software-Upgrades aller Komponenten des DSPs, um beispielsweise den Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern. Intelligenter Highlevel-Eingang ADEP.3 Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Signalprozessors Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten. Start-Stopfähigkeit Das Netzteil im HELIX DSP PRO MK3 stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der Signalrozessor auch beim Motorstart voll funktionsfähig bleibt. Power Save Modus Der Power Save Modus ist in den Grundeinstellungen der DSP PC-Tool Software aktiviert. Er erlaubt, die Leistungsaufnahme der an den Signalprozessor angeschlossenen Verstärker drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Es ist zu berücksichtigen, dass heutzutage viele Fahrzeuge mit „CAN“ oder ähnlichen internen Bussystemen ausgestattet sind, die das Radio für den Anwender „unsichtbar“ noch bis zu 45 Min. eingeschaltet lassen, selbst wenn man zwischenzeitlich das Fahrzeug verlässt und abgeschlossen hat. Sobald der „Power Save Mode“ aktiv ist, wird der Remote-Ausgang und damit die angeschlossenen Verstärker abgeschaltet. Der HELIX DSP PRO MK3 reaktiviert den Remote-Ausgang innerhalb einer Sekunde, sobald wieder ein Musik­signal an einem seiner Eingänge anliegt. Es ist zudem möglich, über die DSP PC Tool Software die Abschaltverzögerung zu variieren bzw. den „Power Save Mode“ komplett zu deaktivieren. Automatic Digital Signal Detection Die Umschaltung zwischen den analogen und einem der beiden Digitaleingänge erfolgt signalgesteuert. Sobald ein Audiosignal am optischen oder koaxialen Eingang detektiert wird, schaltet der Signalprozessor auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion deaktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.   Hinweis: Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern. DSP Features TuneEQ TuneEQ ist eine extrem flexible und besonders einfach zu bedienende Funktion zur automatisierten Frequenzgangkorrektur. Eine einzige Messung pro jeweiligem Audiokanal bzw. Kanalpaar mit einem geeigneten Messmikrofon (wie z.B. unserem MTK1) reicht aus, damit TuneEQ die Equalizer selbständig und präzise an die gewünschte Referenzkurve anpassen kann. TuneEQ nutzt dabei den gesamten Funktionsumfang des parametrischen Equalizers, einschließlich der Mittenfrequenz, des Q-Faktors und der Verstärkung. Und weil die dafür erforderlichen, hochkomplexen Rechenoperationen im Hintergrund ablaufen, spart man beim Sound-Tuning mit TuneEQ auch noch eine Menge Zeit. RealCenter Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an. Augmented Bass Processing Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern. „Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist. Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt. Technische Daten Eingänge 8 x Cinch 8 x Hochpegel-Lautsprechereingang 1 x Optisch SPDIF-Format (12 - 96 kHz) 1 x Koaxial SPDIF-Format (12-192 kHz) 1 x Remote In Eingangsempfindlichkeit Cinch 2 / 3 / 4 Volt Hochpegel 4 / 7 / 11 Volt oder 12 / 22 / 32 Volt Ausgänge 10 x Cinch 1 x Remote Out Ausgangsspannung 8 Volt Frequenzbereich 10 Hz - 44.000 Hz DSP Auflösung 64 Bit DSP Rechenleistung 2 x 295 MHz (2,4 Mrd. MAC Operationen/Sekunde) Abtastrate 96 kHz DSP Typ 2 x Audio Signalprozessor Signalwandler A/D: AKM Velvet Sound 32 Bit D/A: AKM Velvet Sound 32 Bit Signal- / Rauschabstand Digitaleingang 116 dB (A-bewertet) Signal- / Rauschabstand Analogeingang 111 dB (A-bewertet) Klirrfaktor (THD+N) Digitaleingang < 0,0005 % Klirrfaktor (THD+N) Analogeingang < 0,001 % Intermodulationsverzerrungen Digitaleingang < 0,002 % Intermodulationsverzerrungen Analogeingang < 0,004 % Übersprechen > 90 dB Betriebsspannung 9,6 - 17 Volt (max. 5 Sek. bis hinab zu 6 Volt) Leistungsaufnahme DC 12 V ⎓ 3 A max. Stromaufnahme 650 mA Max. Remote-Ausgangsstrom 500 mA Zusätzliche Features HEC Slot, Masseschalter, Smart Control Port, 32 Bit CoProcessor, ADEP.3-Schaltkreis, Auto Remote-Schalter Abmessungen (H x B x T) 40 x 177 x 150 mm Lieferumfang 1 x Signalprozessor HELIX DSP PRO MK31 x Control Input-to-SCP Adapter1 x USB Datenkabel1 x Befestigungsmaterial1 x Bedienungsanleitung

HELIX DSP ULTRA Aufbruch in eine neue Dimension Der Name ist Programm – der neue HELIX DSP ULTRA ist alles andere als ein Signalprozessor, bei dem lediglich die Anzahl der Kanäle erhöht wurde. Er ist vielmehr ein weiterer technologischer Meilenstein, der Audiotec Fischers Kompetenz im Bereich der DSP-Technologie eindrucksvoll manifestiert. TwinDSP Power Rechenleistung lässt sich nur ersetzen durch noch mehr Rechenleistung – und genau deshalb ist der DSP ULTRA gleich mit zwei der derzeit leistungsfähigsten 64 Bit Audio-Signalprozessoren von Analog Devices ausgestattet. Unglaubliche 2,4 Milliarden MAC Operationen pro Sekunde machen die zwölf getrennt prozessierbaren Kanäle und die Vielzahl der neuen Soundfeatures in Kombination mit der hohen Abtastrate von 96 kHz (aus der eine Audiobandbreite bis über 40 kHz resultiert) erst möglich. ACO – Advanced 32 Bit CoProcessor Plattform Rasante Rechenpower nicht nur im Signalpfad – die besonders leistungsstarke 32 Bit ACO-Plattform übernimmt alle Steuerungsaufgaben und sorgt für das entscheidende Geschwindigkeitsplus speziell bei der Datenkommunikation mit unserer DSP PC-Tool Software, aber auch bei der blitzschnellen Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Doch ACO bietet noch viel mehr - fantastische Soundeffekte wie Augmented Bass Processing, StageXpander oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten. Nochmals verbesserte Audio-Performance Nicht nur beim Funktionsumfang, sondern auch bei der Klangqualität wird der HELIX DSP ULTRA seinem Namen gerecht. Eine extrem aufwändige und neu konzipierte analoge Eingangsstufe sorgt für phänomenale Klangeigenschaften mit voller HiRes-Audiobandbreite bis über 40 kHz. Doch damit nicht genug - bei der Spannungsversorgung der einzelnen Stufen wurde noch mehr Aufwand zur Ausfilterung unerwünschter Störungen betrieben. Zudem kommen nun ausschließlich besonders rauscharme Operationsverstärker aus der legendären "OPA-Serie" von TI / BurrBrown zum Einsatz. Virtual Channel Processing – eine neue Ära des Signal-Routings beginnt Die Adaption an moderne OE-Soundsysteme über eine steigende Anzahl von Signaleingängen macht eine immer komplexere Signalführung im Prozessor unumgänglich. Speziell wenn mehrere Eingangssignale zusammengemischt und dann wieder in Mehrwege-Systeme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten schnell an Grenzen, sowohl bei der Umsetzung als auch bei der Bedienbarkeit. Audiotec Fischers neues, mehrstufiges "Virtual Channel Processing" ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und die proprietären FX-Soundfeatures wie z.B. "RealCenter" oder "StageEQ" frei zuordnen zu können. Bedingungslose Konnektivität Die einfache Adaption an vorhandene Werksradios oder mehrkanalige OE-Soundsysteme ist heutzutage wichtiger denn je – und deshalb ist der DSP ULTRA nicht nur mit dem ADEP.3-Schaltkreis der neuesten Generation ausgestattet, sondern verfügt auch über einen besonders großen Einstellbereich für die Eingangsempfindlichkeit. Der enorme Stellbereich von 1- 8 Volt (Cinch / RCA) beziehungsweise 4 - 32 Volt (Highlevel) ermöglicht eine problemlose Anpassung an nahezu jede erdenkliche analoge Signalquelle, selbst bei leistungsstarken OE-Verstärkern.  Elegant, smart und kompakt So gewaltig der Funktionsumfang des neuen HELIX DSP ULTRA auch ist, so kompakt präsentiert sich nach wie vor sein geradliniges und zeitloses Design – optimal für einen einfachen Verbau. Die Summe seiner Eigenschaften macht den HELIX DSP ULTRA zum perfekten "Werkzeug" für jeden kompromisslosen, audiophilen Musikliebhaber mit allerhöchsten Ansprüchen. Features TwinDSP Power – zwei extrem leistungsfähige „Fixed Point“ Audio DSPs mit 64 Bit Auflösung und 2,4 Mrd. MAC Operationen pro Sekunde Modernste 32 Bit AD- und DA-Signalwandler von AKM Virtual Channel Processing (VCP) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren ACO – Advanced 32 Bit CoProcessor-Plattform für eine Vielzahl an neuartigen System- und DSP-Features wie: ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kompensation der Eingangssignale SFX (DSP Soundeffekte) – Augmented Bass Processing, StageXpander, RealCenter & Co. 10 interne Speicherplätze für Sound Setups HELIX Extension Card Steckplatz (HEC) für weitere Eingangs- / Ausgangsmodule wie Bluetooth® Audio Streaming, High Resolution Audio Streaming via USB etc. Intelligenter 8-Kanal Highlevel-Eingang mit ADEP.3-Schaltkreis Start-Stopfähigkeit bis hinab zu 6V Versorgungsspannung „Ground Lift“-Schalter zur Vermeidung von Masseschleifen Control Input für den Anschluss von Fernbedienungen und weiterem Zubehör Laufzeitkorrektur mit bis zu 20 ms Verzögerungszeit pro Kanal, zusätzlich Eingangs-Laufzeitkorrektur für die zeitrichtige Summierung der Eingänge Frei definierbares Signalrouting mit separaten Matrizen für Line, SPDIF und HEC/AUX Eingänge: 8 x Cinch, 8 x Highlevel, 1 x Optisch SPDIF und 1 x Koaxial SPDIF Ausgänge: 12 x Cinch mit maximal 8 Volt Ausgangsspannung   Hinweis: Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern. DSP Features RealCenter Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung - und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an. Augmented Bass Processing Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern.„Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist.Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt. StageXpander Je nach Anordnung der Lautsprecher im Fahrzeug lässt sich auf den vorderen Sitzplätzen eine mehr oder weniger breite Stereobühne realisieren. Ist zusätzlich ein Center-Lautsprecher verbaut, so begrenzt dieser die räumliche Abbildung der Musik mitunter zusätzlich. Hier schlägt die Stunde von Audiotec Fischers neuem „StageXpander“ – ein Soundfeature, welches die akustischen Grenzen aufzuheben scheint und somit eine deutlich breitere Stereobasis ermöglicht, ohne dabei die Präzision bei der Lokalisierung von Stimmen oder Instrumenten negativ zu beeinflussen. Der Effekt lässt sich dabei in vier Stufen an den persönlichen Geschmack anpassen. ClarityXpander Mehr Transparenz und Substanz in der Hochtonwiedergabe gefällig? Dafür bietet Audiotec Fischer mit dem „ClarityXpander“ nun genau das richtige Werkzeug.Richtig dosiert (und deshalb in drei Stufen wählbar) verleiht es den Obertönen zusätzliche Strahlkraft – besonders sinnvoll, wenn die Original-Lautsprecher den nötigen Glanz im Hochtonbereich vermissen lassen. Dabei gibt es den Extra-Hochtonkick nicht nur für die beiden Frontkanäle, sondern auch separat einstellbar für den Centerkanal. Und weil gerade beim letztgenannten ein Quäntchen zu viel in Verbindung mit obertonreichem Musikmaterial das Gehör ermüdet, kann hier sogar eine automatische, dynamische Steuerung des zusätzlichen Obertonanteils aktiviert werden. Technische Daten Eingänge 8 x Cinch8 x Hochpegel-Lautsprechereingang1 x Optisch SPDIF-Format (12 - 96 kHz)1 x Koaxial SPDIF-Format (12 -192 kHz)1 x Remote In Eingangs-Empfindlichkeit Cinch 1 - 8 VoltHochpegel 4 - 32 Volt Ausgänge 12 x Cinch1 x Remote Out Ausgangsspannung 8 Volt Frequenzbereich 10 Hz - 44.000 Hz DSP Auflösung 64 Bit DSP Rechenleistung 2 x 295 MHz (2,4 Mrd. MAC Operationen/Sekunde) Abtastrate 96 kHz DSP Typ 2 x Audio Signalprozessor Signalwandler A/D: Asahi Kasei 32 BitD/A: Asahi Kasei 32 Bit Signal- / Rauschabstand Digitaleingang 117 dB (A-bewertet) Signal- / Rauschabstand Analogeingang 111 dB (A-bewertet) Klirrfaktor (THD+N) Digitaleingang < 0,0004 % Klirrfaktor (THD+N) Analogeingang < 0,001 % Intermodulations-Verzerrungen Digitaleingang < 0,002 % Intermodulations-Verzerrungen Analogeingang < 0,004 % Übersprechen > 90 dB Betriebsspannung 9,6 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt) Leistungsaufnahme DC 12 V ⎓ 1,2 A max. Stromaufnahme 650 mA Max. Remote-Ausgangsstrom 500 mA Zusätzliche Features HEC Slot, Masseschalter, Control Input, 32 Bit CoProcessor, ADEP.3-Schaltkreis, Auto Remote-Schalter Abmessungen (H x B x T) 40 x 177 x 170 mm Lieferumfang 1 x Signalprozessor HELIX DSP ULTRA1 x USB Datenkabel1 x Befestigungsmaterial1 x Bedienungsanleitung

Fortgeschrittene Technologie, bewährte Exzellenz Der HELIX DSP ULTRA S definiert erneut den Maßstab für digitale Soundprozessoren. Gezielte Optimierungen steigern die bereits herausragende Performance des Vorgängers für ein Klangerlebnis, welches selbst höchste Erwartungen übertrifft. Audiophile Präzision und innovatives Engineering, vereint in einem Gerät - und das alles natürlich Made in Germany. Audio-Performance par Excellence Der HELIX DSP ULTRA S steht für höchste Standards in der Audioperformance. Ein neu gestalteter Audio-Signalpfad reduziert den Klirrfaktor auf ein Minimum: Herzstück sind die renommierten AKM Velvet Sound™ 32 Bit AD- und DA-Signalwandler sowie neue besonders hochwertige Operationsverstärker der legendären TI / BurrBrown „OPA-Serie“ mit SoundPlus™ Technology, welche höchste Klangqualität garantieren. Mit der komplett überarbeiteten analogen Eingangsstufe erreicht der ULTRA S optimale Störfestigkeit, sodass auch bei anspruchsvollsten Bedingungen eine unübertroffene Klarheit und Detailtreue ohne äußere Einflüsse ermöglicht wird. TwinDSP Power Rechenleistung lässt sich nur ersetzen durch noch mehr Rechenleistung – und genau deshalb ist der DSP ULTRA S gleich mit zwei der derzeit leistungsfähigsten 64 Bit Audio-Signalprozessoren von Analog Devices ausgestattet. Unglaubliche 2,4 Milliarden MAC Operationen pro Sekunde machen die immense Anzahl an geräte-internen Kanälen in Verbindung mit hochwertigster Klangverarbeitung überhaupt erst möglich: zur optimalen Konfiguration stehen acht getrennt-prozessierbare Eingangskanäle, acht prozessierbare virtuelle Kanäle sowie zwölf prozessierbare Ausgangskanäle bereits, welche umfangreichste Einstelloptionen und zahlreiche Soundfeatures ermöglichen. Und das alles bei einer Abtastrate von 96 kHz, aus der eine Audiobandbreite bis über 40 kHz resultiert. ACO – Advanced 32 Bit CoProcessor Plattform Rasante Rechenpower nicht nur im Signalpfad – die besonders leistungsstarke 32 Bit ACO-Plattform übernimmt alle Steuerungsaufgaben und sorgt für das entscheidende Geschwindigkeitsplus speziell bei der Datenkommunikation mit unserer DSP PC-Tool Software, aber auch bei der blitzschnellen Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Doch ACO bietet noch viel mehr – Fantastische Soundeffekte wie Augmented Bass Processing oder RealCenter, dynamisches Processing wie die Dynamic Loudness Control (DLC) oder die Remote Tone Control (RTC) sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten. Virtual Channel Processing – Modernes Signal-Routing Die Anpassung an moderne Werks-Soundsysteme macht über eine steigende Anzahl von Signaleingängen eine immer komplexere Signalführung im Prozessor unumgänglich. Speziell wenn mehrere Eingangssignale zusammengemischt und dann wieder in Mehrwege-Systeme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten schnell an Grenzen. Audiotec Fischers mehrstufiges "Virtual Channel Processing" ermöglicht es, in Verbindung mit der prämierten DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und die proprietären FX-Soundfeatures wie z.B. "RealCenter" oder "Dynamic Bass Enhancement" frei zuordnen zu können. Konnektivität auf höchstem Niveau Der HELIX DSP ULTRA S ist besonders dank des HEC-Slots vielseitig konfigurierbar, wobei unser SCP (Smart Control Port) den optionalen Anschluss von Zubehör mit integrierter Stromversorgung sowie besondere Betriebssicherheit garantiert. Diese Upgrades ermöglichen eine noch flexiblere Anpassung und Erweiterung Ihres Soundsystems, um den individuellen Bedürfnissen und Wünschen jedes audiophilen Nutzers gerecht zu werden. Für die einfache Adaption an vorhandene Werksradios oder mehrkanalige OE-Soundsysteme ist der DSP ULTRA S nicht nur mit dem ADEP.3-Schaltkreis der neuesten Generation ausgestattet, sondern verfügt auch über einen besonders großen Einstellbereich für die Eingangsempfindlichkeit. Der enorme Stellbereich von 1- 8 Volt (Cinch / RCA) beziehungsweise 4 - 32 Volt (Highlevel) ermöglicht eine problemlose Anpassung an nahezu jede erdenkliche analoge Signalquelle, selbst bei leistungsstarken OE-Verstärkern.  Elegant, smart und kompakt So gewaltig der Funktionsumfang des neuen HELIX DSP ULTRA S auch ist, so kompakt präsentiert sich nach wie vor sein geradliniges und zeitloses Design – optimal für einen einfachen Verbau. Die Summe seiner Eigenschaften macht den HELIX DSP ULTRA S zum perfekten "Werkzeug" für jeden kompromisslosen, audiophilen Musikliebhaber mit allerhöchsten Ansprüchen. Features TwinDSP Power – zwei extrem leistungsfähige „Fixed Point“ Audio DSPs mit 64 Bit Auflösung und 2,4 Mrd. MAC Operationen pro Sekunde ermöglichen eine extensive Klanganpassung aller prozessierten Kanäle: Acht Eingangskanäle Acht virtuelle Kanäle Zwölf Ausgangskanäle Innovativer Audio-Signalpfad für minimierten Klirrfaktor und höchste Klangqualität AKM Velvet Sound™ 32 Bit AD- und DA-Signalwandler Hochwertigste Operationsverstärker der TI / BurrBrown „OPA-Serie“ mit SoundPlus TM Technology Optimiertes Design der Analogeingänge für besonders hohe Störfestigkeit Intelligenter 8-Kanal Highlevel-Eingang mit ADEP.3-Schaltkreis ACO – Advanced 32 Bit CoProcessor-Plattform für eine Vielzahl an neuartigen System- und DSP-Features wie: ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kompensation der Eingangssignale DLC (Dynamic Loudness Control) und RTC (Remote Tone Control) für eine lautstärkeabhängige dynamische Anpassung von Höhen und Tiefen Proprietäre TuneEQ-Funktion zur automatisierten Einstellung der Eingangs-, virtuellen und Ausgangsequalizer SFX-Soundeffekte – Augmented Bass Processing, RealCenter & Co. Virtual Channel Processing (VCP) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren HEC Slot für Systemerweiterungen wie Bluetooth® HD Audio Streaming, High Resolution Audio Streaming via USB etc. Start-Stopfähigkeit bis hinab zu 6V Versorgungsspannung „Ground Lift“-Schalter zur Vermeidung von Masseschleifen Stufenlose Einstellung der Eingangsempfindlichkeit (Hochpegel bis max. 32 Volt, Cinch bis max. 8 Volt) Kompakter, zukunftssicherer SCP (Smart Control Port) für den Anschluss von Fernbedienungen und weiterem Zubehör Laufzeitkorrektur mit bis zu 20 ms Verzögerungszeit pro Kanal, zusätzlich Eingangs-Laufzeitkorrektur für die zeitrichtige Summierung der Eingänge Frei definierbares Signalrouting mit separaten Matrizen für Line, SPDIF und HEC/AUX Eingänge: 8 x Cinch, 8 x Highlevel, 1 x Optisch SPDIF und 1 x Koaxial SPDIF Ausgänge: 12 x Cinch mit maximal 8 Volt Ausgangsspannung Einfachste Konfiguration über die intuitive DSP PC-Tool 5 Software Hinweis: Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern. DSP Features TuneEQ TuneEQ ist eine extrem flexible und besonders einfach zu bedienende Funktion zur automatisierten Frequenzgangkorrektur. Eine einzige Messung pro jeweiligem Audiokanal bzw. Kanalpaar mit einem geeigneten Messmikrofon (wie z.B. unserem MTK1) reicht aus, damit TuneEQ die Equalizer selbständig und präzise an die gewünschte Referenzkurve anpassen kann. TuneEQ nutzt dabei den gesamten Funktionsumfang des parametrischen Equalizers, einschließlich der Mittenfrequenz, des Q-Faktors und der Verstärkung. Und weil die dafür erforderlichen, hochkomplexen Rechenoperationen im Hintergrund ablaufen, spart man beim Sound-Tuning mit TuneEQ auch noch eine Menge Zeit. RealCenter Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an. Augmented Bass Processing Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern. „Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist. Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt. Technische Daten Eingänge 8 x Cinch 8 x Hochpegel-Lautsprechereingang 1 x Optisch SPDIF-Format (12 - 96 kHz) 1 x Koaxial SPDIF-Format (12 -192 kHz) 1 x Remote In Eingangs-Empfindlichkeit Cinch 1 - 8 Volt Hochpegel 4 - 32 Volt Ausgänge 12 x Cinch 1 x Remote Out Ausgangsspannung 8 Volt Frequenzbereich 10 Hz - 44.000 Hz DSP Auflösung 64 Bit DSP Rechenleistung 2 x 295 MHz (2,4 Mrd. MAC Operationen/Sekunde) Abtastrate 96 kHz DSP Typ 2 x Audio Signalprozessor Signalwandler A/D: Asahi Kasei 32 Bit D/A: Asahi Kasei 32 Bit Signal- / Rauschabstand Digitaleingang 117 dB (A-bewertet) Signal- / Rauschabstand Analogeingang 111 dB (A-bewertet) Klirrfaktor (THD+N) Digitaleingang < 0,0004 % Klirrfaktor (THD+N) Analogeingang < 0,0008 % Intermodulations-Verzerrungen Digitaleingang < 0,0015 % Intermodulations-Verzerrungen Analogeingang < 0,003 % Übersprechen > 90 dB Betriebsspannung 9,6 - 17 Volt (max. 5 Sek. bis hinab zu 6 Volt) Leistungsaufnahme DC 12 V ⎓ 1,1 A max. Stromaufnahme 550 mA Max. Remote-Ausgangsstrom 500 mA Umgebungstemperaturbereich für den Betrieb -40°C bis +70°C Zusätzliche Features HEC Slot, Masseschalter, Smart Control Port, 32 Bit CoProcessor, ADEP.3-Schaltkreis, Auto Remote-Schalter Abmessungen (H x B x T) 40 x 177 x 170 mm Lieferumfang 1 x Signalprozessor HELIX DSP ULTRA S1 x USB Datenkabel1 x Befestigungsmaterial1 x Bedienungsanleitung

DSP-Standard neu definiert Der HELIX DSP.3S ist unsere neue Definition des Standards für digitale Signalprozessoren.Kontinuierlich weiterentwickelt, präsentiert dieser 8-Kanal DSP zahlreiche Detailverbesserungen. Neben dem obligatorischen optischen Digitaleingang ermöglicht nun ein zusätzlicher koaxialer Digitaleingang beste Voraussetzungen für den Anschluss von HighResolution-Signalquellen mit bis zu 192 kHz Samplingfrequenz. Fortschrittlichste Technik für das ultimative High-Res Klangerlebnis Der 64 Bit Audio DSP der neuesten Sigma350-Generation und eine durchgängige, native Signalverarbeitung mit 96 kHz Abtastrate sowie die AD- und DA-Signalwandler von BurrBrown sorgen für beeindruckende Klangqualität. Damit ist der DSP.3S perfekt zur Verarbeitung von High-Res Audiosignalen mit einer Audiobandbreite bis über 40 kHz gerüstet. ACO – Advanced 32 Bit CoProcessor-Plattform Selbstredend ist der DSP.3S mit der proprietären 32 Bit ACO-Plattform ausgestattet. Diese übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern auch die blitzschnelle Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Doch ACO bietet noch viel mehr – fantastische Soundeffekte wie Augmented Bass Processing, StageXpander oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten. Praxisgerechte Ausstattung für optimale Konnektivität Die durchdachte Ausstattung des DSP.3S bietet alles für einen einfachen Anschluss an Werksradios oder mehrkanalige Werks-Soundsysteme. Neben dem intelligenten Highlevel-Eingang mit ADEP.3-Schaltkreis gehören ein optischer und nun auch ein koaxialer Digitaleingang, ein Auto Remote-Schalter sowie der HEC-Slot für Systemerweiterungen wie Bluetooth® HD Audio Streaming etc. ebenso zur Basisausstattung. Doch damit nicht genug – Im Zuge der Überarbeitung hielt auch der neue Smart Control Port (SCP) Einzug in den DSP.3S. Dieser erlaubt den multifunktionalen Anschluss von Zubehörprodukten und übernimmt nun sogar deren komplette Stromversorgung. Die solide Bauweise sowie die Einrastfunktion garantieren eine stabile Verbindung, beugen Kabel- & Steckerschäden vor und erleichtern so platzsparende Einbaukonzepte. Konzentration auf das Wesentliche HELIX-typisch, klar und sehr kompakt – in puncto Design bietet der DSP.3S ideale Voraussetzungen für eine schnelle und einfache Integration. DSP PC-Tool – Feintuning für höchste Ansprüche Ohne Frage ist der HELIX DSP.3S gewohnt einfach über unsere professionelle und zugleich sehr anwenderfreundliche DSP PC-Tool Software konfigurierbar. Die zahlreichen Einstellmöglichkeiten lassen dabei keinerlei Wünsche offen und garantieren so eine äußerst präzise Klanganpassung selbst bei komplexen Systemkonfigurationen.   Features Extrem leistungsfähiger „Fixed Point“ Audio DSP mit 64 Bit Auflösung und 1,2 Mrd. MAC Operationen pro Sekunde High Resolution Audiobandbreite bis über 40 kHz für unübertroffene Klangqualität AD- und DA-Signalwandler von BurrBrown Advanced CoProcessor (ACO) für erweiterten Funktionsumfang Input Signal Analyzer (ISA) und InputEQ DSP Soundeffekte (SFX) wie das „Augmented Bass Processing“ zur dynamischen Optimierung der Tieftonwiedergabe des Subwoofers, der „StageXpander“ zur Verbreiterung der Stereoperspektive, die „RealCenter“-Funktion, welche für Fahrer und Beifahrer eine gleichermaßen perfekt fokussierte Bühnenabbildung ermöglicht und vieles mehr 10 interne Speicherplätze für Sound Setups Intelligenter Highlevel-Eingang mit ADEP.3-Schaltkreis und automatischer Einschaltung Optischer (max. 96 kHz) und koaxialer (max. 192 kHz) Digitaleingang im SPDIF-Format Kompakter, zukunftssicherer Smart Control Port (SCP) HELIX Extension Card Steckplatz (HEC Slot) für Systemerweiterungen wie Bluetooth® Audio Streaming, High Resolution Audio Streaming via USB etc. Frei definierbares Signalrouting mit separaten Matrizen für Line, SPDIF und HEC/AUX Optimale Signalführung und Stromversorgung für eine ausgezeichnete Klangqualität „Ground Lift“-Schalter zur Vermeidung von Masseschleifen Kompakte Abmessungen für eine problemlose Integration Einfachste Konfiguration über die intuitive DSP PC-Tool V4 Software Spezielle Features: 96 kHz Abtastrate Der HELIX DSP.3S bietet eine Signalverarbeitung mit einer doppelten Abtastrate von 96 kHz. Dadurch ist die Audiobandbreite nicht wie üblich auf 22 kHz begrenzt, sondern erlaubt einen ausgedehnten ­Frequenzgang bis über 40 kHz. Die höhere Abtastrate stellt aber deutlich höhere Anforderungen an den DSP selbst, denn die Anzahl der möglichen Rechenoperationen wird bei einer Verdoppelung der Abtastrate auf die Hälfte reduziert. Erst der Einsatz der allerneuesten Chipgeneration ermöglicht es, trotz gesteigertem Funktionsumfang die Abtastrate auf 96 kHz anzuheben. ACO – Advanced 32 Bit CoProcessor Der HELIX DSP.3S verwendet für alle internen wie auch externen Steuerungs- und Kommunikationsaufgaben einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Im Gegensatz zum bisher verwendeten 8 Bit Prozessor ergeben sich daraus deutliche Geschwindigkeitsvorteile nicht nur bei der Umschaltung zwischen verschiedenen Sound Setups sondern vor allem auch in der Datenkommunikation mit unserer DSP PC-Tool Software. Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des ­CoProcessors. Dieser ermöglicht Software-Upgrades aller Komponenten des DSPs, um beispielsweise den ­Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern. Darüber hinaus bietet der ACO dank des neuen Flashspeichers Platz für 10 Sound Setups anstelle der üblichen zwei. Intelligenter Highlevel-Eingang ADEP.3 Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Signalprozessors Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten. Start-Stopfähigkeit Das Netzteil im HELIX DSP.3S stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher.Damit ist gewährleistet, dass der HELIX DSP.3S auch beim Motorstart voll funktionsfähig bleibt. Power Save Modus Der Power Save Modus ist in den Grundeinstellungen der DSP PC-Tool Software aktiviert. Er erlaubt, die Leistungsaufnahme der an den Signalprozessor angeschlossenen Verstärker drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Es ist zu berücksichtigen, dass heutzutage viele Fahrzeuge mit „CAN“ oder ähnlichen internen Bussystemen ausgestattet sind, die das Radio für den Anwender „unsichtbar“ noch bis zu 45 Min. eingeschaltet lassen, selbst wenn man zwischenzeitlich das Fahrzeug verlässt und abgeschlossen hat. Sobald der „Power Save Mode“ aktiv ist, wird der Remote-Ausgang und damit die angeschlossenen Verstärker abgeschaltet. Der ­HELIX DSP.3S reaktiviert den Remote-Ausgang innerhalb einer Sekunde, sobald wieder ein Musik­signal an einem seiner Eingänge anliegt. Es ist zudem möglich, über die DSP PC‑Tool Software die Abschaltverzögerung zu variieren bzw. den „Power Save Mode“ komplett zu deaktivieren. Automatic Digital Signal Detection Der HELIX DSP.3S erlaubt eine signalgesteuerte Umschaltung zwischen den analogen und den Digitaleingängen. Sobald ein Audiosignal am Optical Input oder Coax Input detektiert wird, schaltet der Signalprozessor auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion aktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.     Hinweis: Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.   DSP Features RealCenter Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung - und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an. Augmented Bass Processing Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern. „Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist.Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt. StageXpander Je nach Anordnung der Lautsprecher im Fahrzeug lässt sich auf den vorderen Sitzplätzen eine mehr oder weniger breite Stereobühne realisieren. Ist zusätzlich ein Center-Lautsprecher verbaut, so begrenzt dieser die räumliche Abbildung der Musik mitunter zusätzlich. Hier schlägt die Stunde von Audiotec Fischers neuem „StageXpander“ – ein Soundfeature, welches die akustischen Grenzen aufzuheben scheint und somit eine deutlich breitere Stereobasis ermöglicht, ohne dabei die Präzision bei der Lokalisierung von Stimmen oder Instrumenten negativ zu beeinflussen. Der Effekt lässt sich dabei in vier Stufen an den persönlichen Geschmack anpassen. ClarityXpander Mehr Transparenz und Substanz in der Hochtonwiedergabe gefällig? Dafür bietet Audiotec Fischer mit dem „ClarityXpander“ nun genau das richtige Werkzeug.Richtig dosiert (und deshalb in drei Stufen wählbar) verleiht es den Obertönen zusätzliche Strahlkraft – besonders sinnvoll, wenn die Original-Lautsprecher den nötigen Glanz im Hochtonbereich vermissen lassen. Dabei gibt es den Extra-Hochtonkick nicht nur für die beiden Frontkanäle, sondern auch separat einstellbar für den Centerkanal. Und weil gerade beim letztgenannten ein Quäntchen zu viel in Verbindung mit obertonreichem Musikmaterial das Gehör ermüdet, kann hier sogar eine automatische, dynamische Steuerung des zusätzlichen Obertonanteils aktiviert werden. Technische Daten Eingänge 6 x Cinch 6 x Hochpegel-Lautsprechereingang 1 x Optisch SPDIF-Format (12 - 96 kHz) 1 x Koaxial SPDIF-Format (12-192 kHz) 1 x Remote In Eingangsempfindlichkeit Cinch 2 - 4 Volt Hochpegel 5 - 11 Volt Ausgänge 8 x Cinch 1 x Remote Out Ausgangsspannung 6 Volt Frequenzbereich 10 Hz - 44.000 Hz DSP Auflösung 64 Bit DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde) Abtastrate 96 kHz DSP Typ Audio Signalprozessor Signalwandler A/D: BurrBrown D/A: BurrBrown Signal- / Rauschabstand Digitaleingang 112 dB (A-bewertet) Signal- / Rauschabstand Analogeingang 107 dB (A-bewertet) Klirrfaktor (THD+N) Digitaleingang < 0,0008 % Klirrfaktor (THD+N) Analogeingang < 0,002 % Intermodulationsverzerrungen Digitaleingang < 0,003 % Intermodulationsverzerrungen Analogeingang < 0,005 % Übersprechen > 90 dB Betriebsspannung 9,6 - 17 Volt (max. 5 Sek. bis hinab zu 6 Volt) Leistungsaufnahme DC 12 V ⎓ 3 A max. Stromaufnahme < 450 mA Max. Remote-Ausgangsstrom 500 mA Zusätzliche Features HEC Slot, Masseschalter, Smart Control Port, 32 Bit CoProcessor, ADEP.3-Schaltkreis, Auto Remote-Schalter Abmessungen (H x B x T) 40 x 177 x 120 mm Lieferumfang 1 x Signalprozessor DSP.3S1 x Control Input-to-SCP Adapter1 x USB Kabel1 x Befestigungsmaterial1 x Bedienungsanleitung
