MATCH UP 8DSP | 8-Kanal Verstärker mit DSP

Die MOSCONI ONE 90.8 DSP ist eine universelle 8 Kanal High Quality Endstufe in Class AB Technologie und einem integrierten Digitalen Sound Prozessor. Sie ist die ideale Leistungsendstufe für Lautsprechersysteme und/ oder effiziente Subwoofer. Der digitale 8 Kanal Soundprozessor erlaubt Ihnen per PC-Software Ihre Car Hifi Anlage perfekt einzustellen. Neben einer umfangreichen Aktivweiche, Equalizer und einer Laufzeitkorrektur stehen Ihnen noch diverse Spezialfilter zur Verfügung. Zur Anlagenerweiterung besitzt die ONE 90.8 DSP einen prozessierten Vorverstärkerausgang. Hier lässt sich bequem der "Line IN" eines weiterer Mono- oder Stereoverstärkers anschließen. Einschaltautomatik (nur High Level, SE- oder BTL-Modus) Umschaltbarer Modus 6-Kanal / 8-Kanal AUX-Eingänge Auto-Fading zwischen Eingängen Signal-Mix-Fähigkeit USB-Kabel für PC-Anschluss BT-Funkmodul für PC-Verbindung (optional) GUI (Windows XP, VISTA 32/64bit und 7 32/64bit) Presets: 4 30 Bänder parametrischer Equalizer Implementierte Filter Typ alle Standardfilter verfügbar HP-Frequenzbereich für jeden Kanal Hz 10 ÷ 20000 LP-Frequenzbereich für jeden Kanal Hz 10 ÷ 20000 Flankensteilheit der HP- und LP-Filter für jede Zelle dB/Oct 6 bis 24 (bis zu 48 bei Kaskadierung) Bandpass erlaubt ja Variables "Q" 0,25 ÷ 40 Zeitverzögerung ms 0 ÷ 15 (0,02 Schritte) Phasenumkehr für jeden Kanal 0 / 180° Verstärkungspegel für jeden Kanal dB -115.5 ÷ 6 Fernsteuerung der Lautstärke (optional) MOLEX Anschluss der Lautsprecherausgänge TECHNISCHE DATEN MOSCONI 90.8 DSP LEISTUNGEN: Ausgangsleistung an 4 Ohm: 8 x 90 Watt Ausgangsleistung an 4 Ohm: 4 x 85 Watt  +  2 x 250 Watt BTL Ausgangsleistung an 2 Ohm: 8 x 120 Watt Brückenleistung an 4 Ohm: 4 x 240 Watt Eingangsempfindlichkeit: 0.8 V - 17 V (LL / HL) Gewicht: 2,6 kg Maße: 300 x 200 x 50 mm

Mit der PICO V2 8|10 DSP schickt MOSCONI die zweite Generation der PICO DSP Verstärker in den Car Hifi Markt. Neben einer verbesserten Konnektivität, punktet die neue PICO mit einer gesteigerten Sound-Performance und einer besseren Effektivität.Alle Anschlüsse befinden sich nun auf einer Seite und unter einem magnetischen Gehäusedeckel befinden sich alle relevanten Einstellschalter, die zum Betrieb in modernen Fahrzeugen nötig sind.Weiter sind jetzt alle Eingänge High und Low-Level fähig. Über einen USB-C-Anschluss lassen sind nun alle gewünschten DSP Einstellungen vornehmen. Perfekte OEM Integration: Leistungsstarker DSP Verstärker, optimiert für den Einsatz am Werksradio. Acht analoge Eingänge bis 30 V, flexibles Routing, 3 x Eingangs-EQ und Delay. Mit 4 x 50 Watt + 4 x 80 Watt ideal für aktive und teilaktive Systeme, sowie klassische Front + Rear + Sub Anwendung. Mit zwei digitalen Eingängen (SP-Dif und BT+) sowie zwei prozessierten Line-Out bereit für die Zukunft. Wandlerlose High Speed PWM Endstufen Hocheffiziente PWM-Endstufen mit der derzeit schnellsten Trägerfrequenz weltweit (> 2 MHz), ermöglicht HiRes-Audio-Übertragung und die extrem kleine Baugröße. Die Modulation erfolgt ohne DAC direkt aus dem 96 kHz TDM-Signal des DSP, dadurch ist das Grundrauschen gegen Null und THD + N ~ 0,02 % / 1 W. EINGANGSSEITE: 8 x Analogeingänge umschaltbar (High-Level / Low-Level) Class SB Kompatibel, 2-30V 1 x Digitaleingang SP-Dif optisch (8 kHz – 96 kHz Sampling rate) 1 x Digitaleingang Coax digital (8 kHz – 96 kHz Sampling rate) 1 x BT-Port mit SP-Dif – TTL (8 kHz – 96 kHz, z.B. für Mos_BTS BT Streaming Modul) BT extended digital Audio Port (BT+)(flexibler 8 kHz – 384 kHz synchroner Digitaleingang für Audioquellen mit 2 – 16 Kanälen, direkter DSP-Zugang ohne Jitter, z.B. für MOS BTS-LD4C BT Streaming Modul oder erweiterte Analogeingänge) DSP TEIL: 912 MHz, 32-Bit Audio-Port, 64-Bit Core Double Precision 56Bit Filterberechnung Samplerate 96kHz CONTROL: 1 x Remote Connector (Analog, für RTC.2 Poti-Fernbedienung) 1 x BT+ control Port (Anschluss MOS-BT3.0 (App-Steuerung), RC-Can (CAN-Bus-Steuerung), MOS_USB2.0 (Programmierdongle), BTS-LD4C Highres Streaming Modul, Gladiator Controller Mit Pilotton steuerbar 1 x Remote Out, 1 x Remote In, Auto-Remote bei Highlevel-Anschluss Anschlüsse mit MOLEX® Steckkontakte. Sehr kleine Baugröße mit geringer Wärmeentwicklung, bestens für Installation hinter Verkleidungen geeignet SOFTWARE: 3 x 9 Band parametrischer Eingangs-EQ (De-Equalizing), dynamisch 6 x Eingangs-Delay 0 – 3 ms / 0,01 ms (De-Delay) 10 x Eingangs-Pegelsteller digital (Signalkonditionierung) Flexibler Mischer für Signalrouting(Seitengetrennt, kann summieren und subtrahieren, 10 Eingänge auf 4 x 2 Ausgangsgruppen) 6 x 30 Band oder 4 x 30 Band + 2 x 15 Band Gruppen-EQ(parametrisch, relative Phase bleibt stabil) 8 x 10 Band Ausgangsfilter HighPass / LowPass / HighShelf / LowShelf / Notch / Allpass 1. - 4. Ordnung / Speaker-EQ) 8(10) x Speaker-Delay 0 – 12 ms, 0,01 ms 8 x Speaker Phase switch Flexible Phasenkontrolle mit Berechnungstool Umfangreiche Analysetools integriert B.A.R.N.I.E. Kompatibel Technische Daten Mosconi Pico V2 8|10 DSP Ausgangsleistung / Ausgangsseite: Ausgangsleistung an 4 Ohm: 4 x 50 Watt (Kanal: 1 - 4) 3-Ohm stabil (nicht brückbar!) Ausgangsleistung an 4 Ohm: 4 x 80 Watt (Kanal: 5 + 6 / 9 + 10) 2-Ohm stabil / brückbar Ausgangsleistung an 4 Ohm: 4 x 45 Watt + 2 x 210 Watt (gebrückter Kanal: 5 + 6 / 9 + 10) Line Out: 2 x 2 Vrms Line Out Ausgänge (Kanal: 7 + 8) Daten: Eingangsspannung: 2Vrms (LL) - 15 Vrms (HL) by default - 30 Vrms (HL) Effizienz über alles: > 80 % Auto-On (nur High Level): Off-BTL Maße: 150 x 160 x 46 mm Gewicht: 1150 Gramm

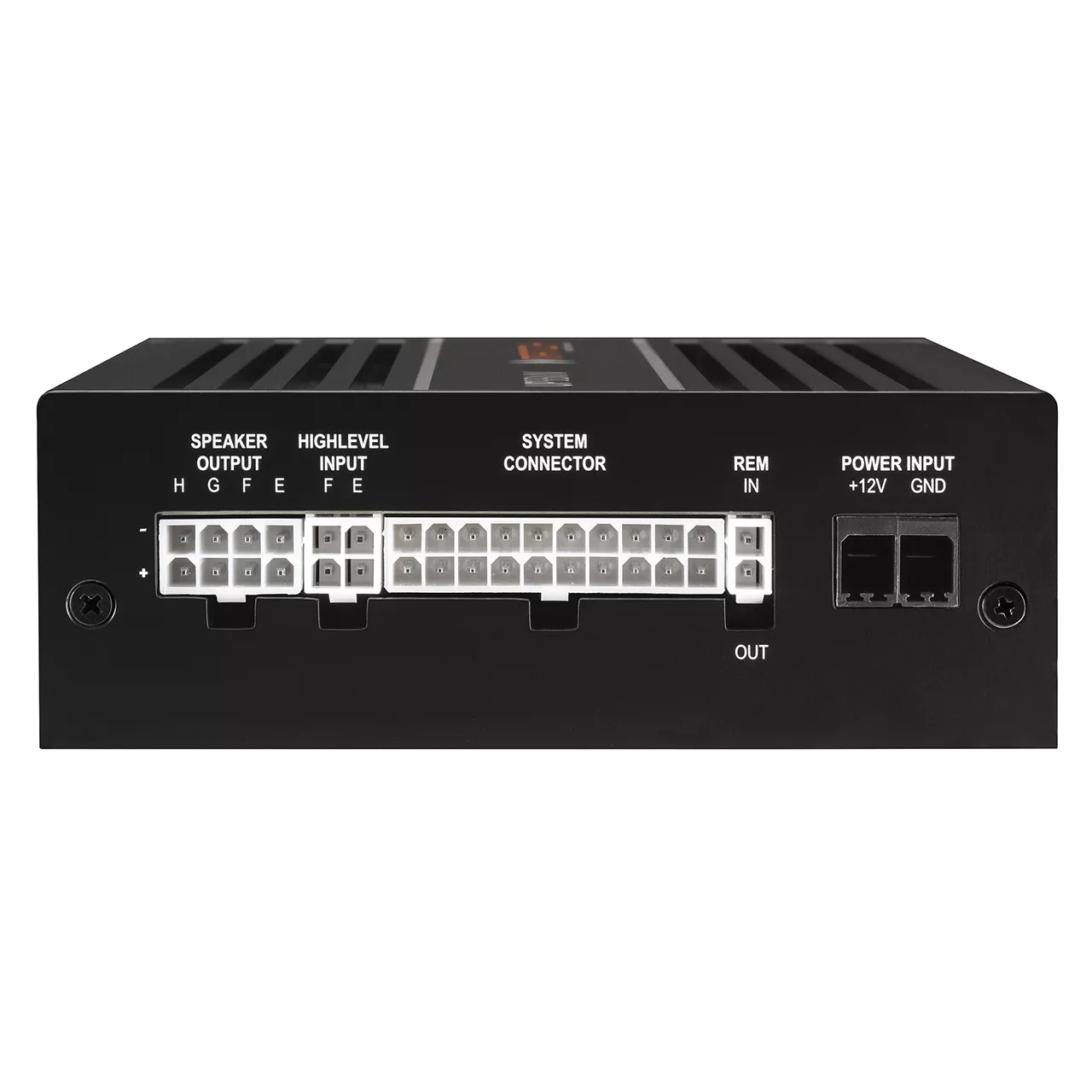

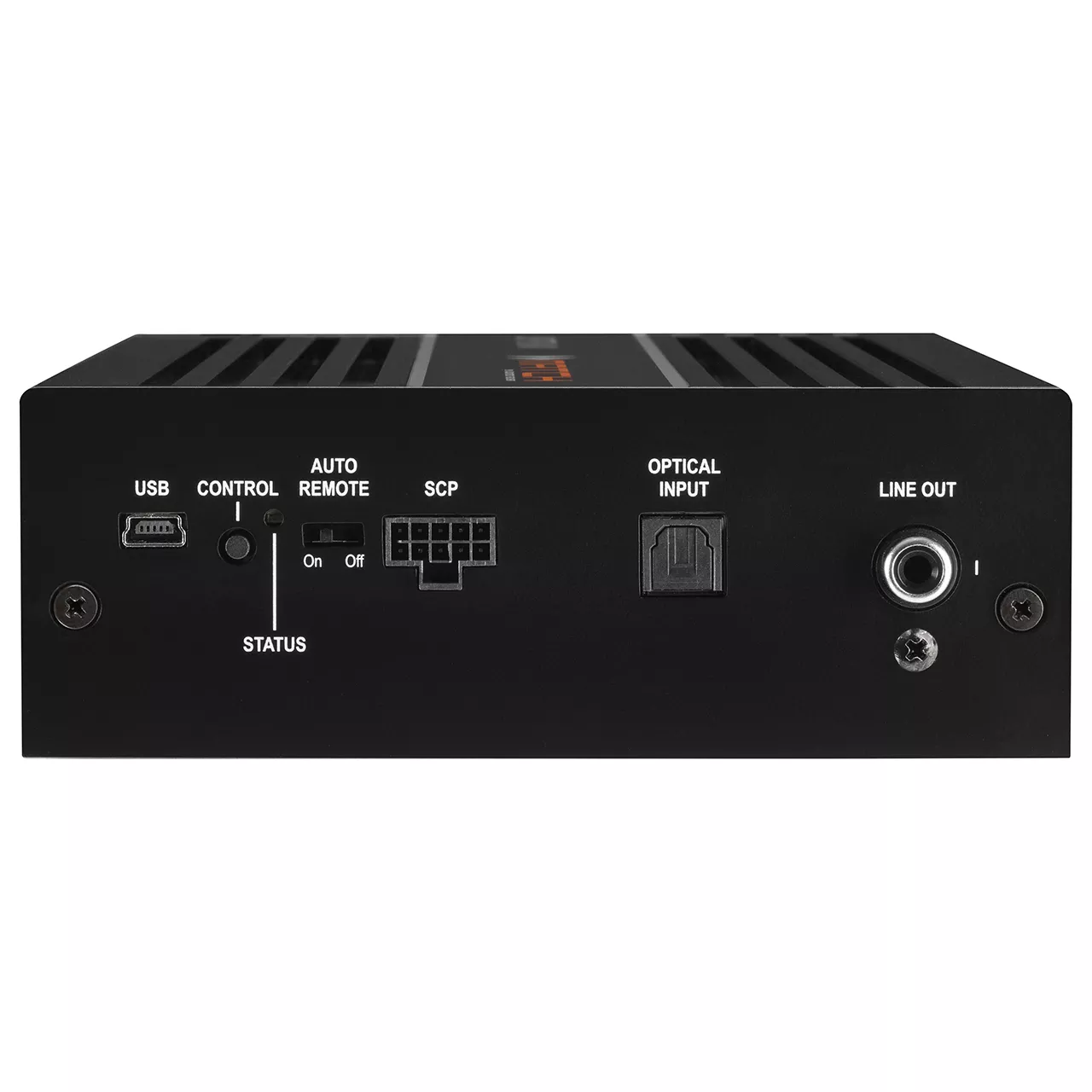

Das Kraftpaket für einfache OEM-Integrationen Die neue UP 8DSP ist ein wahres Multitalent, das nicht nur unbändig Power und Dynamik für echten Hifi-Sound liefert, sondern gleichzeitig alle Voraussetzungen für eine einfache Integration ins Fahrzeug mit an Bord hat. Nahtlose Anbindung Mit ihren sechs Highlevel-Eingängen, einem optischen Digitaleingang, dem MATCH Extension Card Slot und vielen intelligenten Technologien, wie beispielsweise dem proprietären ADEP.3-Schaltkreis, ist die UP 8DSP optimal für eine nahtlose Anpassung an bestehende Mehrkanal-Soundsysteme gerüstet. Des Weiteren lassen sich mit den insgesamt acht Verstärkerkanälen, sowie dem zusätzlichen Vorverstärkerausgang, dank des leistungsstarken 9-Kanal DSP auch individuelle Lautsprecherkonfigurationen realisieren. Zwei Endstufen-Kanäle liefern mit jeweils 160 W Sinusleistung an 2 Ohm mächtig Dampf, um selbst großen Subwoofern auf die Sprünge zu helfen. Virtual Channel Processing – so geht Signal-Routing heute Eine optimale Adaption an bestehende Mehrkanal-Soundsysteme macht eine vernünftige Verwaltung und Konfiguration der vielen DSP-Kanäle im Verstärker unumgänglich – von daher war es keine Frage, dass die UP 8DSP auch mit Audiotec Fischers innovativem Virtual Channel Processing ausgerüstet wurde. Speziell wenn die Front-, Heck-, und auch Centersysteme in verschiedene aktive Mehrwegesysteme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten bei der Umsetzung, als auch bei der Bedienbarkeit, schnell an Grenzen. Das mehrstufige "Virtual Channel Processing" ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und unsere proprietären FX-Soundfeatures frei zuzuordnen.Darüber hinaus ist die UP 8DSP dank ihrer üppigen Anzahl an Kanälen, in Verbindung mit dem optionalen MEC ANALOG IN Modul, auch ein idealer Kandidat für Applikationen, bei denen ein 1 zu 1 Routing (IOR) erforderlich ist. ACO – Advanced 32 Bit CoProcessor-Plattform Die UP 8DSP ist natürlich mit der proprietären 32 Bit ACO-Plattform ausgestattet – diese übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern bietet vor allem ein ganzes Bündel an Audiofunktionen: Fantastische Soundeffekte wie Augmented Bass Processing oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten. Kompaktes Format Trotz großem Funktionsumfang und einer geballten Leistung von 6 x 65 an 4 Ohm plus 2 x 90 / 160 Watt an 4 / 2 Ohm, kommt die UP 8DSP MATCH-üblich in einem überaus kompakten Design daher, sodass der Verbau selbst bei beengten Platzverhältnissen problemlos möglich ist. DSP PC-Tool 5 feat. TuneEQ – Leistungsstarke Features für ultimative Klangerlebnisse Selbstverständlich ist die MATCH UP 8DSP über unser neues, professionelles und zugleich außergewöhnlich intuitives DSP PC-Tool 5 konfigurierbar. Die bekannten, zahlreichen Einstellmöglichkeiten lassen keinerlei Wünsche offen und garantieren eine äußerst präzise Klanganpassung selbst bei komplexen Systemkonfigurationen. Und dank der neuen, proprietären TuneEQ-Funktion zur automatisierten Frequenzgangkorrektur, spart man beim Sound-Tuning auch noch eine Menge Zeit. Features Hocheffizienter 8-Kanal Verstärker mit 1-Kanal Line-Ausgang und 9-Kanal DSP Perfekt für die Aufrüstung von Mehrkanal-Werks-Soundsystemen Optionale Kabelbäume zur einfachen Integration in bestehende Mehrkanal-Werks-Soundsysteme Extrem leistungsfähiger 64 Bit „Fixed Point“ Audio DSP ACO – Advanced 32 Bit CoProcessor-Plattform für erweiterten Funktionsumfang ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kompensation der Eingangssignale Proprietäre TuneEQ-Funktion zur automatisierten Einstellung der Ausgangs-Equalizer SFX-Soundeffekte – Augmented Bass Processing, RealCenter & Co. Intelligenter 6-Kanal Highlevel-Eingang mit ADEP.3-Schaltkreis 1 zu 1 Kanalrouting-Option (IOR) in Verbindung mit dem optionalen MEC ANA-LOG IN Modul – gleiche Anzahl an Highlevel-Eingängen und Verstärkerkanälen VCP (Virtual Channel Processing) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren MEC Slot für Systemerweiterungen wie Bluetooth® HD Audio Streaming, High Resolution Audio Streaming via USB etc. Optischer SPDIF-Eingang mit einer Abtastrate zwischen 12 und 96 kHz Mono Cinch-Ausgang für den Anschluss weiterer Verstärker z.B. eines Subwoofer Verstärkers SCP (Smart Control Port) für optionales Zubehör, wie DIRECTOR, CONDUCTOR & Co. Auto Remote Schalter Start-Stopfähigkeit bis hinab zu 6 Volt Versorgungsspannung Extrem kompakte Abmessungen und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad Spezielle Features: Class GD Technologie Audiotec Fischers einzigartiges Class GD Konzept vereint die Vorteile der Class G-Technologie mit dem Prinzip eines Class D Verstärkers.Daraus resultiert ein ungewöhnlich hoher Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrifft. Die Vorteile spielt das Class GD-Konzept bei kleiner und mittlerer Aussteuerung aus, indem die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals stufenweise variiert. Damit wird die mittlere, vom Verstärker erzeugte Verlustleistung drastisch reduziert. ACO – Advanced 32 Bit CoProcessor Der MATCH UP 8DSP Verstärker verwendet einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Dieser übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern auch die blitzschnelle Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Doch ACO bietet noch viel mehr – neben einem kanalgetrennten Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios und fantastischen Soundeffekten wie Augmented Bass Processing oder RealCenter gibt es nun die revolutionäre TuneEQ Funktion zum automatisierten Einstellen der Ausgangs-Equalizer. Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des CoProcessors. Dieser ermöglicht Software-Upgrades aller Komponenten des DSPs, um beispielsweise den Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern. Intelligenter Highlevel-Eingang ADEP.3 Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten. Start-Stopfähigkeit Das Netzteil im UP 8DSP Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt. Wenn die Bordspannung für länger als 5 Sekunden unter 10,5 Volt fällt, geht der Verstärker in den „Protect Mode“ (Status LED leuchtet dauerhaft rot), um eine weitere Entladung der Batterie zu verhindern. Automatic Digital Signal Detection Die UP 8DSP erlaubt eine signalgesteuerte Umschaltung zwischen den analogen und dem Digitaleingang. Sobald ein Audiosignal am Optical Input detektiert wird, schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion aktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden. Power Save Modus Der Power Save Modus erlaubt es, die Leistungsaufnahme der UP 8DSP (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der UP 8DSP sowie der Remote-Ausgang abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden. Hinweis: Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern. DSP Features TuneEQ TuneEQ ist eine extrem flexible und besonders einfach zu bedienende Funktion zur automatisierten Frequenzgangkorrektur. Eine einzige Messung pro jeweiligem Audiokanal bzw. Kanalpaar mit einem geeigneten Messmikrofon (wie z.B. unserem MTK1) reicht aus, damit TuneEQ die Equalizer selbständig und präzise an die gewünschte Referenzkurve anpassen kann. TuneEQ nutzt dabei den gesamten Funktionsumfang des parametrischen Equalizers, einschließlich der Mittenfrequenz, des Q-Faktors und der Verstärkung. Und weil die dafür erforderlichen, hochkomplexen Rechenoperationen im Hintergrund ablaufen, spart man beim Sound-Tuning mit TuneEQ auch noch eine Menge Zeit. RealCenter Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an. Augmented Bass Processing Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern. „Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist. Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt. Technische Daten Leistung RMS / Max. - @ 4 Ohm Kanal A - F: 6 x 65 Watt (min. 3 Ohm) - @ 2 Ohm -  - @ 1 Ohm -  - gebrückt an 4 Ohm -  - gebrückt an 2 Ohm -  - Subwooferausgang an 4 Ohm Kanal G - H: 2 x 90 Watt - Subwooferausgang an 2 Ohm Kanal G - H: 2 x 160 Watt Verstärkertechnologie Class GD Eingänge 8 x Hochpegel-Lautsprechereingang 1 x Optisch SPDIF (12 - 96 kHz)1 x 3,5 mm Lowlevel-Stereo-Eingang 1 x Remote In Eingangsempfindlichkeit 2,8 - 11 Volt Eingangsimpedanz Cinch -  Eingangsimpedanz Highlevel 9 - 33 Ohm mit ADEP.3 Ausgänge 8 x Lautsprecherausgang 1 x Cinch 1 x Remote Out Ausgangsspannung Cinch 3 Volt RMS Frequenzbereich 10 Hz - 22.000 Hz DSP Auflösung 64 Bit DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde) Abtastrate 48 kHz DSP Typ Audio Signalprozessor Signalwandler A/D: BurrBrown D/A: BurrBrown Signal- / Rauschabstand Digitaleingang 106 dB (A-bewertet) Signal- / Rauschabstand Analogeingang 104 dB (A-bewertet) Klirrfaktor (THD) < 0,03 % Dämpfungsfaktor > 100 Betriebsspannung 10,5 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt) Leistungsaufnahme DC 12 V ⎓ 40 A max. Leerlaufstromaufnahme 380 mA Max. Remote-Ausgangsstrom 500 mA Betriebstemperaturbereich -40° C bis +70° C Sicherung 2 x 25 A LP-Mini-Stecksicherung Zusätzliche Features Class GD-Technologie mit dynamisch geregeltem Netzteil, 32 Bit CoProcessor, ADEP.3-Schaltkreis, Start-Stop-Fähigkeit, Smart Control Port, USB, MEC Slot, Auto Remote-Schalter, galvanisch getrennter Line Out Abmessungen (H x B x T) 46 x 130 x 153 mm Lieferumfang 1 x MATCH UPGRADE Verstärker UP 8DSP inkl. MEC ANALOG IN Modul4 x Anschlusskabel1 x Control Input-to-SCP Adapter1 x Power Input Stecker1 x Montagebleche & -material1 x USB Kabel1 x Bedienungsanleitung

HELIX P SIX DSP ULTIMATE Enorme Power und progressive DSP Technologie für das ultimative Klangerlebnis. Die 6-Kanal Endstufe P SIX DSP ULTIMATE steht für das perfekte Zusammenspiel aus enormer Kraft und fortschrittlichster DSP Technologie. Mit bis zu 285 W RMS Maximalleistung pro Kanal an 2 Ω und dem integrierten 12-Kanal Signalprozessor mit verdoppelter Rechenleistung ist ein unvergleichbares Klangerlebnis in High-Res Qualität garantiert. Kein Wunder, so steht gemäß der „ULTRA HD Class D“ Philosophie die Vereinigung exzellenter Klangeigenschaften der Class AB Technologie mit der Effizienz eines Digitalverstärkers im Vordergrund. Zusätzlich wird durch die Integration zahlreicher neuer Funktionen und Features, wie der ACO-Plattform, dem optischen Digitalausgang uvm. eines deutlich: Die P SIX DSP ULTIMATE spielt in ihrer eigenen Liga. Modernste Technik und TwinDSP Power für das ultimative High-Res Klangerlebnis Die P SIX DSP ULTIMATE ist mit gleich zwei der derzeit leistungsfähigsten 64 Bit Audio-Signalprozessoren von Analog Devices ausgestattet. Die unglaubliche Rechenleistung von 2,4 Milliarden MAC Operationen pro Sekunde sorgt in Kombination mit der hohen Abtastrate von 96 kHz und der daraus folgenden Audiobandbreite bis über 40 kHz, sowie BurrBrown AD-/DA-Signalwandlern, für überragenden Klang in High-Res Qualität. Darüber hinaus wurde der komplette Audio-Signalpfad inklusive des neuen, leistungsfähigeren Netzteils bis ins Detail optimiert. ACO – Advanced 32 Bit CoProcessor-Plattform Die HELIX P SIX DSP ULTIMATE ist mit der proprietären 32 Bit ACO-Plattform ausgestattet. Diese übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern vor allem ein ganzes Bündel an Audiofunktionen: Fantastische Soundeffekte wie Augmented Bass Processing oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten. Optimale Anbindung und Flexibilität Mit ihrer Vielzahl an Ein- und Ausgängen (6 x Highlevel, 6 x Cinch, 1 x Optisch SPDIF, 1 x Koaxial SPDIF, 1 x HEC Slot, 4 x Line-Ausgang & 1 x optischer Digitalausgang) bietet die P SIX DSP ULTIMATE alle Voraussetzungen für eine einfache Adaption an vorhandene Werksradios oder mehrkanalige OE-Soundsysteme. Dank des erweiterten Spannungsbereichs bis zu 32 V RMS ist eine problemlose Anpassung an nahezu jede erdenkliche analoge Signalquelle – selbst bei leistungsstarken OE-Verstärkern – möglich. Des Weiteren wird durch den Einzug des optischen Digitalausgangs eine komplett digitale Signalkette mit nachgeschalteten Verstärkern, beispielsweise der P ONE MK2 oder P TWO MK2, möglich. Zuletzt ist mit dem erweiterten Funktionsumfang nun auch VCP (Virtual Channel Processing) mit an Bord, sodass sich selbst hochkomplexe Soundsysteme einfach und flexibel konfigurieren lassen. DSP PC-Tool 5 feat. TuneEQ – Leistungsstarke Features für ultimative Klangerlebnisse Selbstverständlich ist die P SIX DSP ULTIMATE über unser neues, professionelles und zugleich außergewöhnlich intuitives DSP PC-Tool 5 konfigurierbar. Die zahlreichen Einstellmöglichkeiten lassen keinerlei Wünsche offen und garantieren eine äußerst präzise Klanganpassung, selbst bei komplexen Systemkonfigurationen. Und dank der neuen, hauseigenen TuneEQ-Funktion zur automatisierten Frequenzgangkorrektur, spart man beim Sound-Tuning auch noch eine Menge Zeit. Features Bis zu 285 W RMS Maximalleistung pro Kanal an 2 Ω Ultra HD Class D-Konzept – kombiniert die exzellenten Klangeigenschaften der Class AB ­ Technologie mit der Effizienz eines Digitalverstärkers TwinDSP Power – zwei extrem leistungsfähige „Fixed Point“ Audio DSPs mit 64 Bit Auflösung und 2,4 Mrd. MAC Operationen pro Sekunde AD- und DA-Signalwandler von BurrBrown VCP (Virtual Channel Processing) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren ACO – Advanced CoProcessor für erweiterten Funtkionsumfang ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kompensation der Eingangssignale Proprietäre TuneEQ-Funktion zur automatisierten Einstellung der Ausgangs-Equalizer SFX-Soundeffekte – Augmented Bass Processing, RealCenter & Co. Hochbelastbarer 6-Kanal Highlevel-Eingang mit bis zu 32 V RMS Eingangsempfindlichkeit und ADEP.3-Schaltkreis Optischer (max. 96 kHz) und koaxialer (max. 192 kHz) Digitaleingang im SPDIF-Format Vier Cinch-Ausgänge mit maximal 3 Volt Ausgangsspannung Optischer Digitalausgang im SPDIF-Format (96 kHz) Kompakter, zukunftssicherer SCP (Smart Control Port) für den Anschluss von Fernbedienungen und weiterem Zubehör HEC Slot für Systemerweiterungen wie Bluetooth® HD Audio Streaming, High Resolution Audio Streaming via USB etc. Automatic Remote-Schalter Start-Stopfähigkeit bis hinab zu 6 Volt Versorgungsspannung Extrem kompakte Abmessungen und minimale Wärmeentwicklung dank sehr hohem Wirkungsgrad Spezielle Features: Ultra HD Class D Verstärker-Technologie Im Vergleich zu herkömmlichen Class D Verstärkern erzielt dieses Konzept durch eine ausgeklügelte Gegenkopplung einen ausgedehnten Frequenzgang bis über 40 kHz bei gleichzeitig reduziertem Klirrfaktor. Das Resultat: die Klangqualität eines Class AB Verstärkers kombiniert mit der Effizienz von Class D Konzepten. TwinDSP Power Die P SIX DSP ULTIMATE beherbergt gleich zwei der leistungsfähigsten 64 Bit Audio-DSP‘s von Analog Devices mit einer extremen Gesamt-Rechenleistung von 2,4 Milliarden MAC Operationen pro Sekunde.Das TwinDSP Power-Konzept macht die zwölf getrennt prozessierbaren Kanäle und die Vielzahl der neuen Soundfeatures in Kombination mit der hohen Abtastrate von 96 kHz (aus der eine Audiobandbreite bis über 40 kHz resultiert) erst möglich. Ready for 24 V Die P SIX DSP ULTIMATE ist nicht nur für den Einsatz an 12 V-Bordnetzen geeignet, sondern kann ohne jegliche Änderungen oder Einstellungen am Gerät auch an 24 Volt-Bordnetzen, wie sie z.B. im LKW-Bereich üblich sind, betrieben werden. Die Leistungsdaten der P SIX DSP ULTIMATE sind für beide Betriebsmodi identisch. Somit ist maximale Flexibilität für alle erdenklichen Einsatzzwecke gegeben. ACO – Advanced 32 Bit CoProcessor Die P SIX DSP ULTIMATE verwendet einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Dieser übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern auch die blitzschnelle Umschaltung zwischen den bis zu zehn möglichen Sound Setups.Doch ACO bietet noch viel mehr – neben einem kanalgetrennten Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios und fantastischen Soundeffekten wie Augmented Bass Processing oder RealCenter gibt es nun die revolutionäre TuneEQ Funktion zum automatisierten Einstellen der Ausgangs-Equalizer.Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des CoProcessors. Dieser ermöglicht Software-Upgrades aller Komponenten des DSPs, um beispielsweise den Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern. Intelligenter Highlevel-Eingang ADEP.3 Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Signalprozessors Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten. Start-Stopfähigkeit Das Netzteil in der P SIX DSP ULTIMATE stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass die P SIX DSP ULTIMATE auch beim Motorstart voll funktionsfähig bleibt. Power Save Modus Der Power Save Modus ist in den Grundeinstellungen der DSP PC-Tool Software aktiviert. Er erlaubt es, die Leistungsaufnahme der P SIX DSP ULTIMATE (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der P SIX DSP ULTIMATE sowie der Remote-Ausgang abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden. Automatic Digital Signal Detection Die P SIX DSP ULTIMATE erlaubt eine signalgesteuerte Umschaltung zwischen den analogen und den Digitaleingängen. Sobald ein Audiosignal am Optical Input oder Coax Input detektiert wird, schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion aktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden. Hinweis: Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern. DSP Features TuneEQ TuneEQ ist eine extrem flexible und besonders einfach zu bedienende Funktion zur automatisierten Frequenzgangkorrektur. Eine einzige Messung pro jeweiligem Audiokanal bzw. Kanalpaar mit einem geeigneten Messmikrofon (wie z.B. unserem MTK1) reicht aus, damit TuneEQ die Equalizer selbständig und präzise an die gewünschte Referenzkurve anpassen kann. TuneEQ nutzt dabei den gesamten Funktionsumfang des parametrischen Equalizers, einschließlich der Mittenfrequenz, des Q-Faktors und der Verstärkung. Und weil die dafür erforderlichen, hochkomplexen Rechenoperationen im Hintergrund ablaufen, spart man beim Sound-Tuning mit TuneEQ auch noch eine Menge Zeit. RealCenter Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an. Augmented Bass Processing Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern. „Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist. Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt. Technische Daten Leistung RMS ≤ 1% THD+N   - @ 4 Ohm Kanal A - F: 6 x 120 Watt  - @ 2 Ohm Kanal C - F: 4 x  230 Watt - @ 1 Ohm -  - gebrückt an 4 Ohm -  - gebrückt an 2 Ohm -  Max. Leistung pro Kanal* Kanal A - F: bis zu 145 Watt RMS @ 4 OhmKanal C - F: bis zu 285 Watt RMS @ 2 Ohm Verstärkertechnologie Ultra HD Class D Eingänge 6 x Cinch6 x Hochpegel-Lautsprechereingang1 x Optisch SPDIF (12 - 96 kHz)1 x Koaxial SPDIF (12 - 192 kHz)1 x Remote In Eingangsempfindlichkeit Cinch 1 - 4 Volt oder 4 - 8 VoltHochpegel 4 - 16 Volt oder 8 - 32 Volt Eingangsimpedanz Cinch 13 kOhm Eingangsimpedanz Highlevel 9 - 33 Ohm mit ADEP.3 Ausgänge 6 x Lautsprecherausgang4 x Cinch1 x Optisch SPDIF (96 kHz)2 x Remote Out Ausgangsspannung Cinch 3 Volt Frequenzbereich 10 Hz - 44.000 Hz DSP Auflösung 64 Bit DSP Rechenleistung 2 x 295 MHz (2,4 Mrd. MAC Operationen/Sekunde) Abtastrate 96 kHz DSP Typ 2 x Audio Signalprozessor Signalwandler A/D: BurrBrownD/A: BurrBrown Signal- / Rauschabstand Digitaleingang 108 dB (A-bewertet) Signal- / Rauschabstand Analogeingang 102 dB (A-bewertet) Klirrfaktor (THD) < 0,004 % Dämpfungsfaktor > 100 Betriebsspannung 10,5 - 32 Volt (max. 5 Sek. bis hinab zu 6 Volt) Leistungsaufnahme DC 12 / 24 V ⎓ 65 A max. Leerlaufstromaufnahme 1350 mA Max. Remote-Ausgangsstrom 500 mA Sicherung 3 x 20 A LP-Mini-Stecksicherung Zusätzliche Features 32 Bit CoProcessor, HEC Slot, ADEP-Schaltkreis, Auto Remote-Schalter, Smart Control Port Abmessungen (H x B x T) 50 x 260 x 190 mm * In typischen Mehrkanal-Anwendungen (2- / 3-Wege System + Rear + Subwoofer) Lieferumfang 1 x Verstärker HELIX P SIX DSP ULTIMATE1 x Contol Input-to-SCP Adapter1 x USB Kabel2 x Inbusschlüssel1 x Befestigungsmaterial1 x Bedienungsanleitung

Plug & Play Power für Mehrkanal-Werks-Soundsysteme Die MATCH PP 86DSP MK2 knüpft nahtlos an das Erfolgskonzept ihres Vorgängers an, bringt aber einige Upgrades mit sich. Als leistungsstarke 8-Kanal Endstufe mit 1-Kanal Line-Ausgang sowie integrierten 9-Kanal DSP mit 64 Bit Power eignet sie sich perfekt dafür, Mehrkanal-Werks-Soundsysteme audiophil aufzurüsten und komfortabel ein beeindruckendes Klangerlebnis zu schaffen. Nahtlose Anbindung und beeindruckende Konnektivität Das MATCH Plug & Play Konzept steht für die nahtlose Anbindung an Werksanlagen, was in der PP 86DSP MK2 kompromisslos umgesetzt wurde: Durch ihre beeindruckende 2-Ohm-Stabilität auf sämtlichen Verstärkerkanälen wird der Anschluss nahezu aller OE-Lautsprecher problemlos möglich, während optionale Kabelbäume die Integration in bestehende Mehrkanal-Werks-Soundsysteme erheblich erleichtern. Darüber hinaus zeichnet sich die MATCH PP 86DSP MK2 durch ihre erweiterte Konnektivität aus: Neben dem intelligenten 6-Kanal Highlevel-Eingang mit ADEP.3-Schaltkreis, ist die PP 86DSP mit einem MEC Slot für die Erweiterung um zusätzliche Schnittstellen, wie z.B. Bluetooth® Audio Streaming, ausgestattet. Hinzu kommt der 1-Kanal Line-Ausgang für den Anschluss weiterer Verstärker wie bspw. der MATCH UP 1FX sowie der Optische SPDIF-Eingang mit einer Abtastrate zwischen 12 und 96 kHz. Natürlich ist auch der SCP Port für optionales Zubehör, wie DIRECTOR, CONDUCTOR etc. mit dabei. Virtual Channel Processing – so geht Signal-Routing heute Eine optimale Adaption an bestehende Mehrkanal-Soundsysteme macht eine vernünftige Verwaltung und Konfiguration der vielen DSP-Kanäle im Verstärker unumgänglich – daher war es keine Frage, dass auch die PP 86DSP MK2 mit Audiotec Fischers innovativem Virtual Channel Processing ausgerüstet wurde. Speziell wenn die Front-, Heck-, und auch Centersysteme in verschiedene aktive Mehrwegesysteme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten sowohl bei der Umsetzung, als auch bei der Bedienbarkeit, schnell an Grenzen. Das mehrstufige "Virtual Channel Processing" ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und unsere proprietären FX-Soundfeatures frei zuzuordnen. Darüber hinaus ist die PP 86DSP MK2 dank ihrer üppigen Anzahl an Kanälen, in Verbindung mit dem optionalen MEC ANALOG IN Modul, auch ein idealer Kandidat für Applikationen, bei denen ein 1 zu 1 Routing (IOR) erforderlich ist. ACO – Advanced 32 Bit CoProcessor-Plattform Die PP 86DSP MK2 ist natürlich mit der proprietären 32 Bit ACO-Plattform ausgestattet – diese übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern bietet vor allem ein ganzes Bündel an Audiofunktionen: Fantastische Soundeffekte wie Augmented Bass Processing oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten. DSP PC-Tool 5 feat. TuneEQ – Leistungsstarke Features für ultimative Klangerlebnisse Selbstverständlich ist die PP 86DSP MK2 über unser professionelles und zugleich außergewöhnlich intuitives DSP PC-Tool konfigurierbar. Die bekannten, zahlreichen Einstellmöglichkeiten lassen keinerlei Wünsche offen und garantieren eine äußerst präzise Klanganpassung selbst bei komplexen Systemkonfigurationen. Und dank der proprietären TuneEQ-Funktion zur automatisierten Frequenzgangkorrektur, spart man beim Sound-Tuning auch noch eine Menge Zeit. Features Leistungsstarker 8-Kanal Verstärker mit 1-Kanal Line-Ausgang und integriertem 9-Kanal DSP Perfekt für die Aufrüstung von Mehrkanal-Werks-Soundsystemen 2 Ohm Stabilität auf sämtlichen Verstärkerkanälen – somit problemloser Anschluss an nahezu alle OE-Lautsprecher Optionale Kabelbäume zur einfachen Integration in bestehende Mehrkanal-Werks-Soundsysteme Extrem leistungsfähiger 64 Bit „Fixed Point“ Audio DSP ACO – Advanced 32 Bit CoProcessor-Plattform für erweiterten Funktionsumfang ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kompensation der Eingangssignale Proprietäre TuneEQ-Funktion zur automatisierten Einstellung der Ausgangs-Equalizer SFX-Soundeffekte – Augmented Bass Processing, RealCenter & Co. Intelligenter 6-Kanal Highlevel-Eingang mit ADEP.3-Schaltkreis und einstellbarer Eingangsempfindlichkeit von 5 bis 11 Volt VCP (Virtual Channel Processing) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren MEC Slot für Systemerweiterungen wie Bluetooth® HD Audio Streaming, High Resolution Audio Streaming via USB etc. Optischer SPDIF-Eingang mit einer Abtastrate zwischen 12 und 96 kHz 1-Kanal Line-Ausgang für den Anschluss weiterer Verstärker wie bspw. dem Subwoofer Verstärker MATCH UP 1FX SCP (Smart Control Port) für optionales Zubehör, wie DIRECTOR, CONDUCTOR & Co. Start-Stopp-fähiges Netzteil mit erweitertem Eingangsspannungsbereich bis zu 18 V – ideal für moderne Elektrofahrzeuge Auto Remote Schalter 1:1 IOR (Input-to-Output Routing) in Verbindung mit dem optionalen MEC ANALOG IN Modul – gleiche Anzahl an Highlevel-Eingängen und Verstärkerkanälen Sehr kompakte Abmessungen und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad   Spezielle Features: Class HD Technologie In der PP 86DSP MK2 werden die Vorteile der Class H Technologie mit dem Prinzip eines Class D Verstärkers kombiniert. Das Resultat ist ein unübertroffener Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrifft. Die Vorteile spielt das Class HD-Konzept bei kleiner und mittlerer Aussteuerung aus, da das Netzteil die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals regelt. Damit wird die mittlere, vom Verstärker erzeugte Verlustleistung drastisch reduziert. ACO – Advanced 32 Bit CoProcessor Der MATCH PP 86DSP MK2 Verstärker verwendet einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Dieser übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern auch die blitzschnelle Umschaltung zwischen den bis zu zehn möglichen Sound Setups.  Doch ACO bietet noch viel mehr – neben einem kanalgetrennten Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios und fantastischen Soundeffekten wie Augmented Bass Processing oder RealCenter gibt es nun die revolutionäre TuneEQ Funktion zum automatisierten Einstellen der Ausgangs-Equalizer.  Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des CoProcessors. Dieser ermöglicht Software-Upgrades aller Komponenten des DSPs, um beispielsweise den Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern.  Intelligenter Highlevel-Eingang ADEP.3 Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten. Start-Stopfähigkeit Das Netzteil im PP 86DSP MK2 Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt. Wenn die Bordspannung für länger als 5 Sekunden unter 10,5 Volt fällt, geht der Verstärker in den „Protect Mode“ (Status LED leuchtet dauerhaft rot), um eine weitere Entladung der Batterie zu verhindern. Automatic Digital Signal Detection Die PP 86DSP MK2 erlaubt eine signalgesteuerte Umschaltung zwischen den analogen und dem Digitaleingang. Sobald ein Audiosignal am Optical Input detektiert wird, schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion aktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden. Power Save Modus Der Power Save Modus erlaubt es, die Leistungsaufnahme der PP 86DSP MK2 (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der PP 86DSP MK2 sowie der Remote-Ausgang abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden. Hinweis: Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern. DSP Features TuneEQ TuneEQ ist eine extrem flexible und besonders einfach zu bedienende Funktion zur automatisierten Frequenzgangkorrektur. Eine einzige Messung pro jeweiligem Audiokanal bzw. Kanalpaar mit einem geeigneten Messmikrofon (wie z.B. unserem MTK1) reicht aus, damit TuneEQ die Equalizer selbständig und präzise an die gewünschte Referenzkurve anpassen kann. TuneEQ nutzt dabei den gesamten Funktionsumfang des parametrischen Equalizers, einschließlich der Mittenfrequenz, des Q-Faktors und der Verstärkung. Und weil die dafür erforderlichen, hochkomplexen Rechenoperationen im Hintergrund ablaufen, spart man beim Sound-Tuning mit TuneEQ auch noch eine Menge Zeit. RealCenter Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an. Augmented Bass Processing Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern. „Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist. Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt. Technische Daten Leistung RMS   - @ 4 Ohm 8 x 55 Watt - @ 2 Ohm 8 x 70 Watt - @ 1 Ohm -  - gebrückt an 4 Ohm -  - gebrückt an 2 Ohm -  - Subwooferausgang an 4 Ohm -  - Subwooferausgang an 2 Ohm -  Verstärkertechnologie Class HD Eingänge 6 x Hochpegel-Lautsprechereingang1 x Optisch SPDIF (12 - 96 kHz)1 x MEC1 x Remote In Eingangsempfindlichkeit Hochpegel 5 - 11 Volt Eingangsimpedanz Cinch -  Eingangsimpedanz Highlevel 9 - 33 Ohm mit ADEP.3 Ausgänge 8 x Lautsprecherausgang2 x Cinch (mono)2 x Remote Out Ausgangsspannung Cinch 3 Volt RMS Frequenzbereich 20 Hz - 22.000 Hz DSP Auflösung 64 Bit DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde) Abtastrate 48 kHz DSP Typ Audio Signalprozessor Signalwandler A/D: BurrBrownD/A: BurrBrown Signal- / Rauschabstand Digitaleingang 105 dB (A-bewertet) Signal- / Rauschabstand Analogeingang 103 dB (A-bewertet) Klirrfaktor (THD) < 0,015 % Dämpfungsfaktor > 100 Betriebsspannung 10,5 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt) Leistungsaufnahme DC 12 V ⎓ 40 A max. Leerlaufstromaufnahme 685 mA Max. Remote-Ausgangsstrom 500 mA Umgebungstemperaturbereich für den Betrieb -40° C bis +70° C Sicherung 2 x 25 A LP-Mini-Stecksicherung Zusätzliche Features Class HD-Technologie mit dynamisch geregeltem Netzteil, 32 Bit CoProcessor, ADEP.3-Schaltkreis, Smart Control Port, Start-Stop-Fähigkeit, USB, MEC Slot, Auto Remote-Schalter, galvanisch getrennte Line Outs Abmessungen (H x B x T) 44 x 185 x 164 mm Lieferumfang 1 x MATCH Plug & Play amplifier PP 86DSP MK23 x Anschlusskabel1 x Montagematerial1 x USB Kabel1 x Bedienungsanleitung

Mit der Einführung des Alpine OPTIM8 haben wir viele Probleme und Unklarheiten für Sie beseitigt, die normalerweise mit dem Versuch einhergehen, den Klang Ihres Systems mit einem digitalen Signalprozessor oder DSP/Verstärker selbst abzustimmen. Der 8-Kanal-DSP-Verstärker PXE-C80-88 verfügt aus diesem Grund über eine automatische Klangabstimmung und High-Performance-Power, so dass Sie die außergewöhnliche Klangtreue, Klarheit, Ausgewogenheit und Lebendigkeit Ihrer Musik erleben können, ohne sich stundenlang mit Reglern und Testgeräten beschäftigen zu müssen. Das Matrix-Mixing ermöglicht die Summierung und die Steuerung von Eingangs- und Ausgangssignalen. Vollständig einstellbare Hochpass-, Tiefpass- und Bandpassfilter sowie 31-Band-Equalizer auf jedem Kanal passen den Klang für Ihre Lautsprechern an und glätten Überhöhungen oder Einbrüche im Frequenzgang, die durch den Innenraum Ihres Fahrzeugs verursacht werden. Mit der Laufzeitkorrektur können Sie die Stereoabbildung für Ihre Hörposition zentrieren. Nach der Ersteinrichtung mit Ihrem PC können alle Einstellungen des PXE-C80-88 automatisch mit der App und dem integrierten Mikrofon auf Ihrem iPhone oder einem separaten Messmikrofon wie dem Alpine KTX-CSP1 am PC vorgenommen werden. PC-Benutzer können alle Klangeinstellungen manuell vornehmen, um eine individuelle Klanglandschaft zu schaffen. Der PXE-C80-88 kann natürlich als eigenständiger Prozessor für den Einsatz mit Ihren eigenen Verstärkern verwendet werden. Über den integrierten 8-Kanal-Verstärker verfügt er allerdings über genügend Leistung für Ihr komplettes System. Es stehen sechs Kanäle mit je 35 Watt RMS an Lautsprechern mit 4 Ohm Impedanz oder 70 Watt RMS an Lautsprechern mit 2 Ohm Impedanz zur Verfügung. Damit ist er gleichermaßen für Werks- und Nachrüstlautsprecher geeignet. Dazu können die übrigen zwei Kanäle mit je 130 Watt RMS an 4 Ohm oder 260 Watt RMS an 2 Ohm für kräftige Tiefmitteltöner und Subwoofer genutzt werden.   AUSSTATTUNG Allgemein 8-Kanal DSP-Verstärker Hi-Res Audio Wiedergabe (96kHz/24Bit) Intuitive Echtzeit Klangeinstellung mit 5-minütiger Selbsteinmessung Manuelle & Automatische Klangeinstellung per PC-App Steuerung Manuelle & Automatische über iPhone App (ab iPhone 10) Anti-EQ für OEM-Systeme (Eliminiert die werkseitige EQ-Einstellungen) Auto-EQ mit APVD für eine schnelle Berechnungszeit Kompatibel mit dem KTX-CSP1 PC-Mikrofon (seperat erhältlich) Software PC Software OPTIM iPhone App SPEZIFIKATIONEN Leistung Ausgangsleistung (@4 Ω 14,4V 1% THD): CH1-6: 35 W, CH7-8: 130 W Ausgangsleistung (@2 Ω 14,4V 1% THD): CH1-6: 70 W, CH7-8: 260 W RCA-Ausgang (@10 kΩ 14,4V 0,1% THD): CH1-8: 4 Vpp Allgemein Bis zu 8 Lautsprecherausgänge mit unabhängig einstellbarem Ausgangspegel THD+N (High level: 2 Vrms an 4 Ω): ≤0,1% THD+N (RCA: 2 Vrms an 10 kΩ): ≤0.06% Signalrauschabstand (High Level: 40 k-AES17+A-weighted): ≥80 dB Signalrauschabstand (RCA: 40 k-AES17+A-weighted): ≥95 dB Frequenzbereich: 20 Hz-40 kHz Eingangsspannung (High Level): 26 Vpp Eingangsspannung (RCA): 11Vpp Ausgangsspannung (High Level): CH1-6: 40Vpp, CH7-8: 70 Vpp Ausgangsspannung (RCA): 4 Vpp Eingangsimpedanz (High level/RCA): >50kΩ System Sampling Rate: 192 kHz/32 bit Arbeitsspannung: 9~16 V Arbeitstemperatur: -20°C~+ 60°C Back Up Current (12,6V): ≤3 mA REM Start Input: High level (H1-/H1+), ACC optional REM Start Output: 12 V (0,2A) Abmessungen & Gewicht (BxHxT): 220,5 x 54 x 225 mm Gewicht: 2,4 kg
