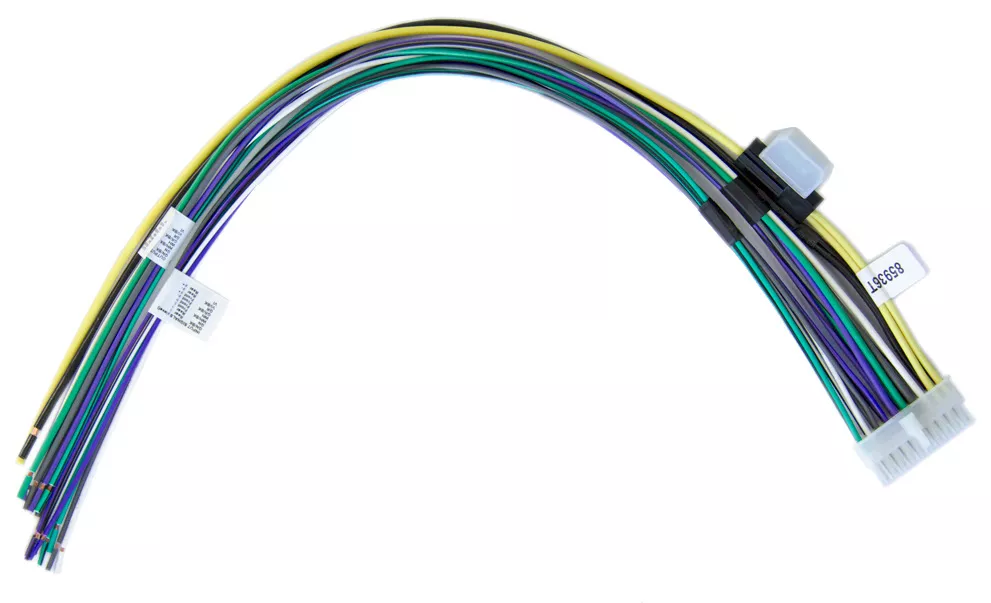

MATCH PP-IOC | 20-poliges MOLEX Anschlusskabel

MATCH PP 62DSP Die PP 62DSP bietet alles, was einen modernen Plug & Play Verstärker ausmacht: Leichte Installation und maximale Flexibilität. Die Integration ins Fahrzeug erfolgt einfach über den beiliegenden Plug & Play Kabelbaum - es muss kein Kabel konfektioniert oder zerschnitten werden. Die fahrzeugspezifische DSP-Konfiguration stellt die umfangreiche Sound-Setup-Datenbank unter www.audiotec-fischer.de bereit. Der MATCH Extension Card Steckplatz ermöglicht die Erweiterung des Gerätes um zusätzliche Schnittstellen wie beispielsweise einem Bluetooth® Audio Streaming Modul oder einer High Resolution Audio USB Soundkarte. Außerdem bietet die PP 62DSP die Möglichkeit über den 2-kanaligen Vorverstärkerausgang weitere Verstärker anzusteuern. Mit Hilfe der professionellen und zugleich benutzerfreundlichen DSP PC-Tool Software lässt sich auch sehr einfach ein individuelles Sound Setup erstellen. Dazu kann die PP 62DSP optional auch als 6-Kanal Verstärker mit 8 DSP-Kanälen konfiguriert werden, so dass auch der Sound-Individualist voll auf seine Kosten kommt. Features Einfachster Plug & Play-Anschluss an Original-Soundsysteme über Kfz-spezifische Adapterkabel MATCH Extension Card (MEC) Steckplatz für zusätzliche Eingangsmodule wie Bluetooth® Audio Streaming, High Resolution Audio Streaming via USB etc. Leistungsfähiger „Fixed Point“ Audio  DSP mit 56 Bit Auflösung Umfangreiche Datenbank mit Kfz-spezifischen Setups online verfügbar Optional auch als 6-Kanal Verstärker mit insgesamt 8 DSP-Kanälen konfigurierbar Frei konfigurierbarer 2-Kanal PreOut für den Anschluss weiterer Verstärker Einstellbare Eingangsempfindlichkeit (Regelbereich 11V bis 5V) Automatic Remote-Schalter Intelligenter Highlevel-Eingang mit ADEP.2-Schaltkreis Highlevel Eingangs-EQs Anschluss für optionale Kabelfernbedienung, Funktionalität über PC-Software konfigurierbar Modernste SMD-Technologie für reduzierte Bauform und maximale Zuverlässigkeit Leiterplatten in 4-fach Multilayer-Technologie für optimale Leistungs- und Signalübertragung   Spezielle Features MATCH Extension Card Slot Der MATCH PP 62DSP Verstärker kann durch die Montage einer MATCH Extension Card (MEC) um weitere Funktionen erweitert werden – beispielsweise um eine Bluetooth® Audiostreaming Funktion, einen optischen Digitaleingang oder einen AUX-Eingang. Intelligenter Highlevel-Eingang ADEP.2 Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Wird ein Verstärker stattdessen an das Radio angeschlossen, kommt es meist zu Fehlermeldungen bis hin zum Wegfall einzelner Funktionen (wie z.B. Fader). Zudem erzeugen neue Schaltungskonzepte in manchen Radios Asymmetrien im Ausgangssignal, wodurch Übersteuerungen im AD-Wandler auftreten können.Der neue ADEP.2-Schaltkreis (Advanced Diagnostics Error Protection Generation 2) verhindert all diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten. Power Save Modus Der Power Save Modus ist standardmäßig in allen fahrzeugspezifischen Sound Setups sowie in den Grundeinstellungen der DSP PC-Tool Software implementiert. Er erlaubt es die Leistungsaufnahme der PP 62DSP (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. Kein Eingangssignal anliegt. Es ist zu berücksichtigen, dass heutzutage viele Fahrzeuge mit „CAN“ oder ähnlichen internen Bussystemen ausgestattet sind, die das Radio für den Anwender „unsichtbar“ noch bis zu 45 Min. eingeschaltet lassen, selbst wenn man zwischenzeitlich das Fahrzeug verlassen und abgeschlossen hat.Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der PP 62DSP sowie der Remote-Ausgang abgeschaltet und dadurch die Stromaufnahme auf weniger als 250 mA reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über sobald ein Musiksignal an seinem Eingang anliegt. Es ist zudem möglich über die DSP PC-Tool Software die Abschaltverzögerung zu variieren, bzw. den „Power Save Mode“ komplett zu deaktivieren. MicroSD Der MicroSD Kartenleser dient dazu den DSP im Verstärker zu konfigurieren, ohne dass ein PC angeschlossen werden muss. Eine große Anzahl von fahrzeugspezifischen Setups steht auf der Website www.audiotec-fischer.com zum kostenlosen Download bereit.Laden Sie einfach das gewünschte Setup herunter und kopieren Sie dieses auf eine MicroSD Karte. Anschließend wird die MicroSD Karte in den Verstärker eingesteckt und damit die Übertragung in den internen Speicher automatisch gestartet. Der Verstärker ist nun fertig konfiguriert, um das serienmäßige Soundsystem in Ihrem Fahrzeug klanglich deutlich aufzuwerten. Hinweis: „Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Markendurch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.“ Technische Daten Leistung RMS / Max.   - @ 4 Ohm 4 x 35 / 70 Watt (Font/Rear Kanäle) - @ 2 Ohm 4 x 50 / 100 Watt (Font/Rear Kanäle) - @ 1 Ohm -  - gebrückt an 4 Ohm -  - gebrückt an 2 Ohm -  - Subwooferausgang an 4 Ohm -  - Subwooferausgang an 2 Ohm 1 x 160 / 320 Watt (4 Kanäle à 40 / 80 Watt) Verstärkertechnologie Class AB Eingänge 4 x Hochpegel-Lautsprechereingang 1 x MEC 1 x Remote In Eingangsempfindlichkeit Hochpegel 5 - 11 Volt Eingangsimpedanz Cinch -  Eingangsimpedanz Highlevel 13 Ohm Ausgänge 8 x Lautsprecherausgang 2 x Cinch 1x Remote Out Ausgangsspannung Cinch 3 Volts RMS Frequenzbereich 20 Hz - 22.000 Hz DSP Auflösung 56 Bit DSP Rechenleistung 172 MHz Abtastrate 48 kHz DSP Typ Audio Signalprozessor Signalwandler A/D: BurrBrown D/A: BurrBrown Signal- / Rauschabstand Digitaleingang -  Signal- / Rauschabstand Analogeingang 103 dB (A-bewertet) Klirrfaktor (THD) < 0,01 % Dämpfungsfaktor > 100 Betriebsspannung 10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt) Leerlaufstromaufnahme 670 mA Max. Remote-Ausgangsstrom 500 mA Sicherung 1 x 20 A Maxi-Stecksicherung (FK3) Zusätzliche Features Variable Eingangsempfindlichkeit, geregeltes Netzteil, Start-Stop-Fähigkeit, interner 56 Bit DSP, interner Speicher für 2 Sound Setups, USB Anschluss, ADEP.2-Schaltkreis, Auto Remote-Schalter, MEC Slot, Fernbedienungseingang, 2 galvanisch getrennte Line Outs Abmessungen (H x B x T) 44 x 185 x 139 mm Lieferumfang 1 x MATCH Plug & Play Verstärker PP 62DSP1 x USB Datenkabel1 x Plug & Play Anschlusskabel PP-ISO 2 (2,20 Meter)1 x Befestigungsmaterial1 x Bedienungsanleitung

Kleinster DSP-5-Kanal-Verstärker mit enormer Ausgansleistung und bestem Klang. Dank maximaler Effizient durch digitale Technik kann dieser Upgradeverstärker auch an Werksverkabelungen , die min. 2,5mm² haben, betrieben werden.  Dank geringsten Abmessungen und sehr hohem Wirkungsgrad kann dieser Verstärker auch an Einbauorten verbaut werden, die mit anderen Produkten nicht genutzt werden können. Leistung RMS / Max.      - @ 4 Ohm    HighPower-Modus: 4 x 60 / 120 Watt (Front/Rear Kanäle) MidPower-Modus: 4 x 35 / 70 Watt (Front/Rear Kanäle) - Subwooferausgang an 4 Ohm     High- & MidPower-Modus: 1 x 90 / 180 Watt- Subwooferausgang an 2 Ohm     High- & MidPower-Modus: 1 x 160 / 320 WattVerstärkertechnologie     Class HDEingänge     4 x Hochpegel-Lautsprechereingang1 x Optisch SPDIF (12 - 96 kHz)1 x Remote InEingangsempfindlichkeit     5 - 11,2 VoltEingangsimpedanz Cinch     - Eingangsimpedanz Highlevel     9 - 33 Ohm mit ADEP.3Ausgänge     5 x Lautsprecherausgang1 x Line Out (3,5mm Klinke stereo)1 x Remote OutAusgangsspannung Cinch     3 Volt RMSFrequenzbereich     20 Hz - 20.000 HzDSP Auflösung     64 BitDSP Rechenleistung     295 MHz (1,2 Mrd. MAC Operationen/Sekunde)Abtastrate     48 kHzDSP Typ     Audio SignalprozessorSignalwandler     A/D: BurrBrown, D/A: BurrBrownSignal- / Rauschabstand Digitaleingang     > 105 dB (A-bewertet)Signal- / Rauschabstand Analogeingang     > 99 dB (A-bewertet)Klirrfaktor (THD)     < 0,03 %Dämpfungsfaktor     > 50Betriebsspannung     10,5 Volt (max. 5 Sek. bis hinab zu 6 Volt)Leerlaufstromaufnahme     280 mAMax. Remote-Ausgangsstrom     500 mASicherung     1 x 30 A Maxi-Stecksicherung (FK3)Zusätzliche Features     32 Bit CoProcessor, ADEP.3-Schaltkreis, Auto Remote-Schalter, Control Input, Stereo Line Out, Start-Stop-Fähigkeit, USBAbmessungen (H x B x T)     35 x 85 x 110 mm
