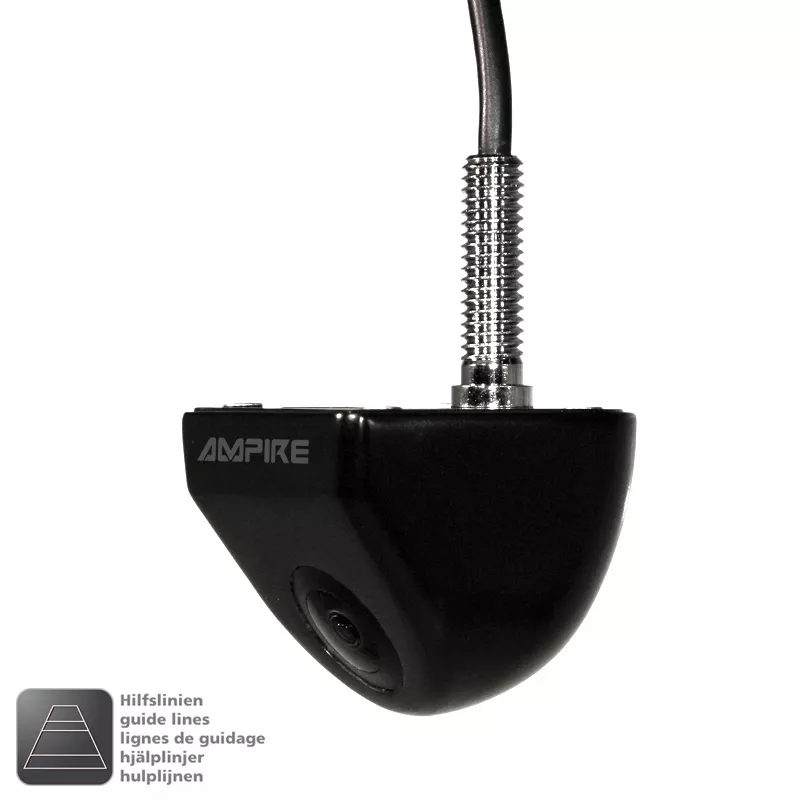

AMPIRE KCN-802 Farb-Rückfahrkamera, Unterbau

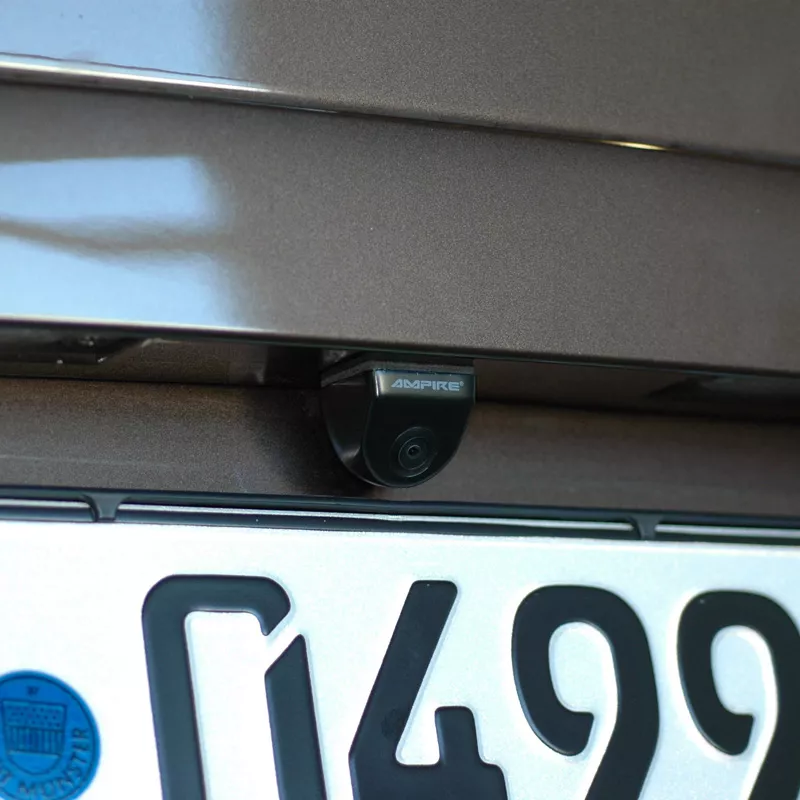

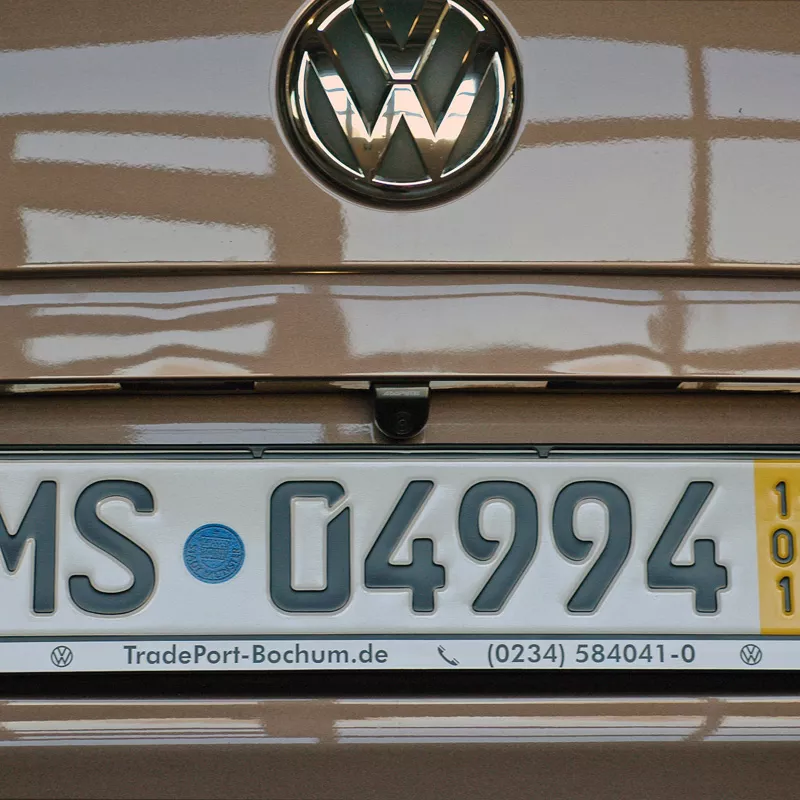

Die KCN802 Unterbaukamera ist eine Rückfahr- / Überwachungskamera mit grenzenlosen Einsatzbereich im Auto, Bus, Wohnmobil, LKW oder Anhänger. Das Aluminiumgehäuse ist witterungsbeständig, wasserdicht und sehr stabil gefertigt. Wahlweise können Hilfslinien in das Videosignal eingeblendet werden die dem Betrachter ein besseres Einparken ermöglicht. Die Lieferung erfolgt komplett mit 7 Meter Anschlusskabel mit hochwertigem Kupferlitzen. Außerdem befindet sich im Lieferumfang eine 5° angeschrägte Gummiunterlage um den Betrachtungswinkel der Kamera an die Einbausituation anpassen zu können.


TECHNISCHE DATEN

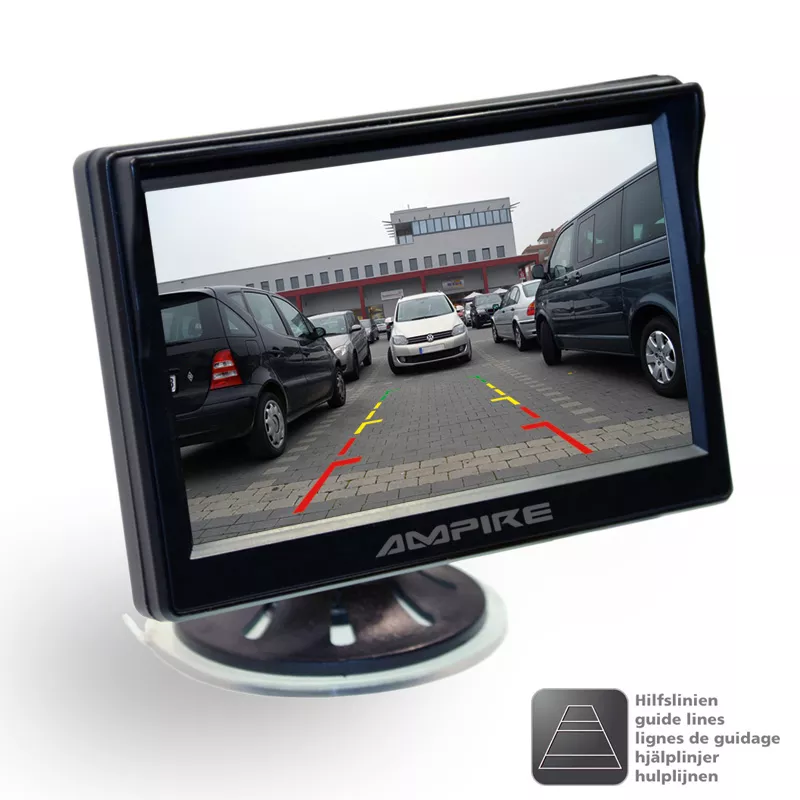

- Hilfslinien: werkseitig ausgeschaltet (einschaltbar)
- schwarz lackiertes Aluminium-Gehäuse
- Bildwiedergabe gespiegelt (einstellbar)
- Bild-Sensortyp 1/3'' Color CMOS (PC3089N)
- Video Signal NTSC
- Auflösung Pixel 756504 (effektiv)
- Auslösung 480 TVL Zeilen
- Belichtung 1/50-60~1/15000 Sekunden
- Rauschabstand =46.5dB
- Dynamik >60.7dB
- Lichtempfindlichkeit < 0.2 Lux
- Ausgangssignal 1.0Vp-p, 75 OHM
- Weißabgleich Automatik
- Pegelanpassung Automatik
- Betriebsspannung 12 Volt DC 10%
- Stromverbrauch 800mW
- Arbeitstemperatur CMOS Chip -40°C ~ +105°C
- diagonaler Betrachtungswinkel 170°
- horizontaler Betrachtungswinkel 120°
- DIN Schutzklasse IP67
- Aufbau-Abmessungen Kamera 32 x 35 x 25mm
- Bohrloch 7,5mm
- Abmessungen der Verpackung 15.5 x 8.0 x 5.5cm
- 7m Videoleitung (100% Kupfer)
- RoHS und E zertifiziert.


EINSTELLUNGEN

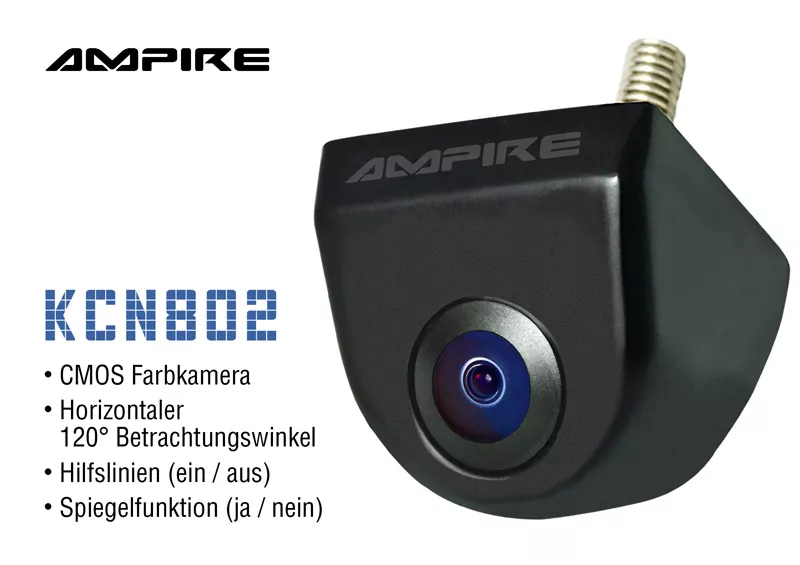

Die neue KCN802 ist jetzt in der Lage das Videobild in vier verschiedenen Ansichten darzustellen.
#1 Gespiegeltes Bild für Unterbaumontage (Werkseinstellung)
#2 Gespiegeltes Bild für Unterbaumontage mit Hilfslinien (Braune Kabelschlaufe durchtrennen)
#3 Normales Bild für Unterbaumontage (Blaue Kabelschlaufe durchtrennen)
#4 Normales Bild für Unterbaumontage mit Hilfslinien (Blaue und Braune Kabelschlaufe durchtrennen)


LIEFERUMFANG
1x Kamera KCN802
1x Videoleitung 7 Meter (Cinchstecker/Cinchstecker)
1x Adapterkabel auf Cinch (0,52m) / Stromleitung (2,5m)
1x Schaumdichtung (selbstklebend)

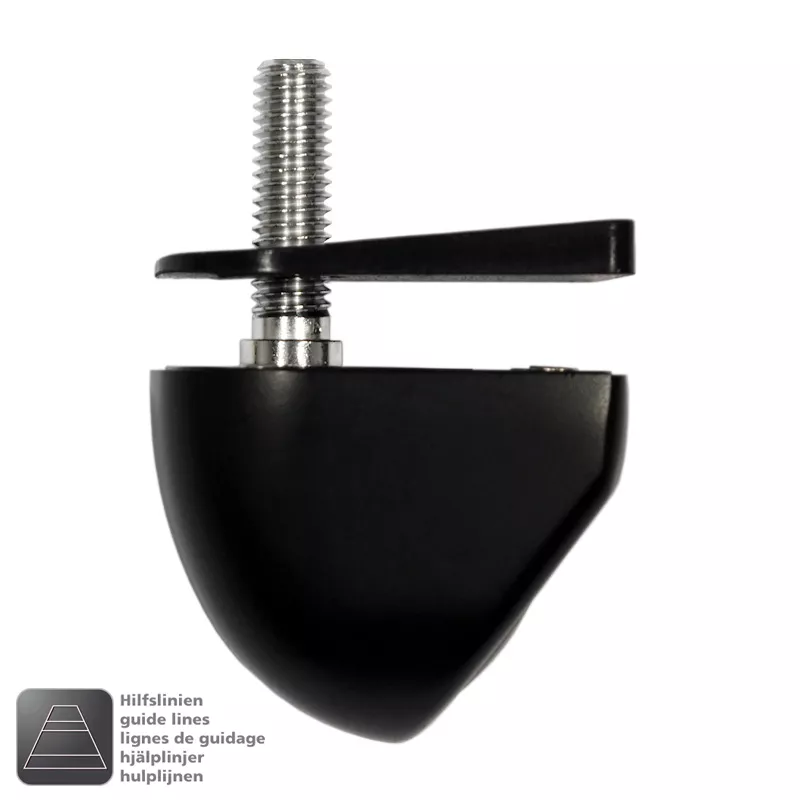

1x angeschrägte Gummiunterlage (5° Winkel)
1x Einbauanleitung (deutsch/englisch)


WICHTIGE HINWEISE
- Vermeiden Sie bei der Fahrzeugreinigung den direkten Kontakt der Kameralinse mit Hochdruckreinigern.
- Installieren Sie die Kamera nicht an der Front vom Fahrzeug, die Glaslinse würde durch Rollsplit von vorausfahrenden Fahrzeugen zerstört werden.
- Die Kamera ist nicht für den Dauerbetrieb oder zur Überwachung geeignet. Sie darf nicht mit Zündung (K15) betrieben werden, dann dadurch könnte die Kamera durch Überhitzung Schaden nehmen.

- Vermeiden Sie bei der Installation/Kabelverlegung das Überdehnen der Anschlusskabel. Ein Kabelbruch wäre die Folge.



ZULASSUNGEN
- CE Directive of 2004/108/EC, EN55022: 2010, EN 55024: 2010 Report No. STR12058091E
- RoHS Directive 2011/65/EU Report No. STR12058093R
- FCC Part 15B Report No. STR12058092E-3


RECHTLICHER HINWEIS
Eine Erhöhung der Fahrzeugabmessungen, ausgenommen bei Pkw und Krafträdern, ist eintragungspflichtig und müssen unverzüglich von der Technischen Prüfstelle oder einer amtlich anerkannten Überwachungsorganisation (DEKRA, GTÜ, KÜS, TÜV) begutachtet werden. Fragen Sie vor dem Ein- oder Umbau einen amtlich anerkannten Sachverständigen für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation, ob die Betriebserlaubnis beeinträchtigt wird beziehungsweise ob die Änderung überhaupt genehmigungsfähig ist. Die Rücknahme einer gebrauchten Kamera zur Gutschrift ist ausgeschlossen.


Die KCN802-NTSC ist der Nachfolger der Kameras KC802, KC801 und KCL801. Die Verkabelung der Kameras ist identisch und kompatibel untereinander.
